调频发射模块FM1

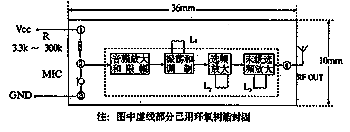

    FM1模块的体积为10X36X6毫米（其中高度仅指器件中的最高点），和小手指差不多大小，工作电压3～9伏，最佳工作电压为5伏，对应的工作电流4～50毫安，发射距离9伏时开阔地大于600米，工作频率预调在92MHz，通过调整电感线圈（图中最左边的一个用高频蜡封固的）可以使发射频率在90～100MHZ之间，拉升时发射频率上升，压缩时发射频率下降。
    当希望发射模块发射距离最远时需要注意：发射模块最好离地面5米以上，可以明显增加发射距离。如果天线采用用有线电视馈线制作的半波同轴天线并架设在室外高处可以显著增大发射距离。
    模块的监听灵敏度高于人耳，在安静地环境下可以听到1米以外石英钟走动“滴嗒”声。模块的监听灵敏度决定于话筒的偏置电阻，模块上用的是3.3K(332)灵敏度最高，因为模块内部有声音限幅电路，所以可以避免一定程度的强音源下出现的声音阻塞、失真的现象。如果你需要监听灵敏度低一点，如：老师用无线话筒，可以将模块的话筒偏置电阻微型贴片电阻332拆下，换上200K以内的电阻，偏置电阻的阻值可以在3.3K～200K之间选择，阻值越大，话筒的灵敏度越低。或者用一块透明胶带粘贴在话筒顶部也能起到相同的效果。
    采用两节7号电池供电可以连续使用1周。用两节微型钮扣电池AG13可连续工作10小时以上。模块已经用环氧树脂封固，所以工作可靠、频率飘移很小（条件：发射机电源电压稳定）接收机最好采用手调谐的调频收音机，可以补偿轻微的频飘。近距离使用时必须用耳机监听，否则由于声音反馈，容易形成自激啸叫。

实际测试：

    FM1调频模块只要外接直流电源和发射天线就可以正常工作了，电源最好用电压为9伏以下的蓄电池供电，蓄电池的内阻低，不会产生交流电源容易出现的交流调制音，天线最好用120毫米长的电视机拉杆天线，FM1模块最右边的线圈右下方的电路板铜箔上就是发射天线焊盘，建议将拉杆天线的根部直接和发射天线焊盘焊接，可以大大提高发射效率，如果考虑使用方便，也可以用软导线做天线。

    测试地点：居民新村的4楼客厅，和室外隔一道砖混结构的墙。工作电压9伏，测试音源：石英钟走动的“滴嗒”声，测试效果：在200米内能收到监听信号，少数位置有死点（寂静点）接收位置改变时会影响接收频率（可能是无线电信号到达接收点的传输路径不同），如果接收地点固定不变时接收频率很稳定，有人在发射机附近走动不会影响发射频率，但是手捏发射天线发射频率会改变。如果发射机和接收机中间没有遮挡物时距离很远，大于600米，有遮挡物时一般不能超过2～3幢新村楼房。

注意事项：

    调频接收机的接收灵敏度很大程度上影响模块的传输距离，一般普通的调频接收机灵敏度不是很高，一般能在空旷地200米内能接收，站长用下面高性能的SONY头戴式调频接收机，天线换成1米的软天线能在600米以内接收到，如果用高性能的汽车调频收音机，站长曾经在800米以外能接收到。

    这是高性能的SONY头戴式调频接收机
