    看到上面的图，太简单了。电路用了极少的元件，只有4只，就组成了一只微型无线调频话筒，工作频率较稳定，发射距离大于10米，1.5V供电时，电流小于0.5mA，这样节能的话筒还少见，3V供电时距离可达30米。

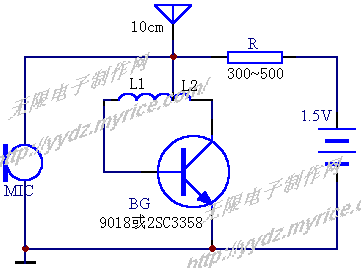

    电路如图，BG与L及三极管结电容组成高频振荡电路三极管的结电容约有2~3P，要使频率落在FM范围内，线圈应在直径5mm芯一绕7圈，电容话筒受话时的振动调制着高频信号产生频偏，实现调频。其发射距离与发射管工作电流大小有关，电阻不能先得太大也不能太小，在300~500欧之间，功率不足1毫瓦。
    选择BG时，管子的f_T必须大于300MHz，如用2SC3358高频管，则频率更为稳定，距离也会更远些。电感L分作两个线圈来绕制，但绕向必须相同，L1用直径0.5mm漆包线在直径5mm骨架上绕4匝，L2绕3匝。天线可用10cm长的软导线，使用时手摸天线会影响频率为变化。在固定地点用时则非常稳定。

   本电路可装入如墨小瓶盖内，还可以装在笔套内，电池用A13号电池或更小号的，但注意用小容量电池时加一开关。
