用LM389制作的远程FM发射电路
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8797次

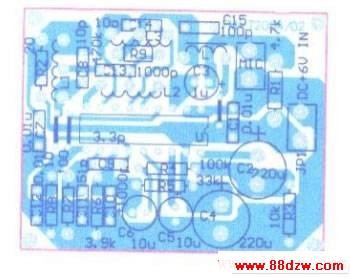

文章摘要: LM389是其中包含有一个音响功放电路和三个频率高达120M以上的晶体管,它的内部电路及引脚如下图: 下图为用美国国半的集成电路制作的一款远程无线发射电路,不难看出,实际上就是利用它的音响放大部分作为话筒的音频放大,然后利用1脚输出的音频信号来调制后级的高频振荡部分,高频振荡就利用它内部的高频三极管来完成。它配合良好的调频收音机可以发射1KM的距离,电路中的电感用直径0.50mm的漆包线绕成直径6mm的空心线圈,其中心抽头.具体是L1,L3均为6匝,中心抽头. L2为3匝,中心抽头.其性能要比晶体管制作的电路较稳定.以下是实际制作的图片和电路原理图.爱好者可以自已动手制作.
用LM389制作的远程FM发射电路,标签:电子小制作,http://www.88dzw.comLM389是其中包含有一个音响功放电路和三个频率高达120M以上的晶体管,它的内部电路及引脚如下图:

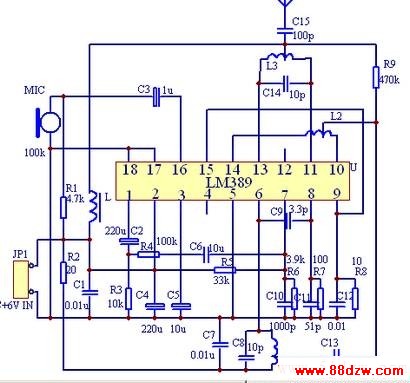

下图为用美国国半的集成电路制作的一款远程无线发射电路,不难看出,实际上就是利用它的音响放大部分作为话筒的音频放大,然后利用1脚输出的音频信号来调制后级的高频振荡部分,高频振荡就利用它内部的高频三极管来完成。它配合良好的调频收音机可以发射1KM的距离,电路中的电感用直径0.50mm的漆包线绕成直径6mm的空心线圈,其中心抽头.具体是L1,L3均为6匝,中心抽头. L2为3匝,中心抽头.其性能要比晶体管制作的电路较稳定.以下是实际制作的图片和电路原理图.爱好者可以自已动手制作.
