做一个能消除声反馈的无线话筒

文章摘要： 能消除声反馈的无线话筒电路由换能器、音频放大器兼调制器和电容耦合超高频振荡器等几部分组成。 换能器由驻极体电容话筒MIC担任，它接收到声波信号后即输出相应的音频信号，经C2和RP输出。VT1担任音频放大器，它将放大了的音频电压经C4加到振荡管VT2的基极和发射极之间，使其结电容随音频电压而变化，从而使振荡频率发生微小变化，达到调频的目的。R3是电压负反馈偏置电阻，有利于VT1工作点稳定。VT2是超高频振荡器，振荡主要是靠C7的强烈正反馈来维持。振荡中心频率主要由选频回路LC6决定，调节微调电容器C6，可使中心频率落在88～108MHz调频波段里。RP是调制度电位器，调节RP能改变音

做一个能消除声反馈的无线话筒,标签：电子小制作,http://www.88dzw.com

    能消除声反馈的无线话筒电路由换能器、音频放大器兼调制器和电容耦合超高频振荡器等几部分组成。

   换能器由驻极体电容话筒MIC担任，它接收到声波信号后即输出相应的音频信号，经C2和RP输出。VT1担任音频放大器，它将放大了的音频电压经C4加到振荡管VT2的基极和发射极之间，使其结电容随音频电压而变化，从而使振荡频率发生微小变化，达到调频的目的。R3是电压负反馈偏置电阻，有利于VT1工作点稳定。VT2是超高频振荡器，振荡主要是靠C7的强烈正反馈来维持。振荡中心频率主要由选频回路LC6决定，调节微调电容器C6，可使中心频率落在88～108MHz调频波段里。RP是调制度电位器，调节RP能改变音频放大器VT1输出的音频信号强度，从而能改变调制深度。当无线话筒离接收机距离较近时，如出现啸声反馈现象，只要调小RP，使调制深度减小，啸声即可消除。

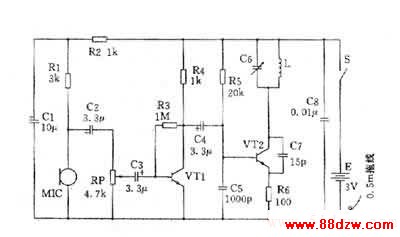

原理图

元器件选择和制作

    VT1可用9011、3DG201型硅NPN三极管，要求β大于100；VT2最好采用9018型硅NPN三极管，β大于100。RP最好采用带开关的小型电位器，R1～R6均为RTX型1/8W碳膜电阻器。C1、C2、C3、C4可用CD11-6.3V型电解电容器，C6为5/20pF瓷介微调电容器，C7应采用CC1型高频瓷介电容器，C5、C8可用普通瓷片电容器。

    L需要自制：用直径1mm漆包线在直径8～10mm的圆棒上间绕5匝，然后脱胎取下，并拉长到12mm。

    调试时，选取适当的R3，使VT1集电极电压在1.5～1.8V之间即可。VT2集电极电流应在1.0～1.8mA左右，如出入过大，可调整电阻R5使之达到要求。再用起子碰VT2集电极，看VT2集电极电流是否有变化，电流增大表示VT2已起振，电路正常；如电流无变化，表示VT2没有振荡，应仔细检查电路，直至故障排除。最后在电池E的负极端接上一根长0.5m左右的塑料电线作为发射天线。一个很有使用价值的无线话筒就做好了。
