由MAX4375制作的窗口检测电路

文章摘要： 采用MAX4375可以做成欠流、过流检测电路，如图所示。 欠流电流INDER与R4、R5关系为： 负载电流在IL在lUNDER之上、IOVER之下时(即在电流窗口这内)，比较器输出高电平；当负载电流IL比IUNDER小，比IOVER大时(即在电流窗口之外)，比较器输出低电平。

由MAX4375制作的窗口检测电路,标签：电子小制作,http://www.88dzw.com

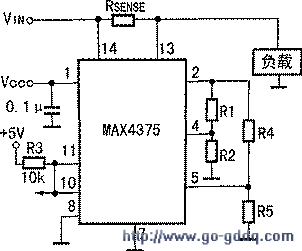

    采用MAX4375可以做成欠流、过流检测电路，如图所示。

    欠流电流INDER与R4、R5关系为：


负载电流在IL在lUNDER之上、IOVER之下时(即在电流窗口这内)，比较器输出高电平；当负载电流IL比IUNDER小，比IOVER大时(即在电流窗口之外)，比较器输出低电平。
