传统方案与昂宝电子解决方案的功耗及主要用料情况对比

以某知名品牌32"与46"LCD TV进行对比，昂宝电子所开发的LCD TV整体电源解决方案在整体功耗及关键零件数量方面均比传统电源方案有明显的优势：


图8：昂宝电子开发的32" LCD TV LIPS电源板。


图9：昂宝电子开发的46" LCD TV LIPS电源板+外置生压板。

从表5及图10的实际测试数据来看，同等输出条件下昂宝电子的方案其输入功率比传统方案有明显减小，且尺寸越大，差异越明显。


表5：传统LCD TV电源方案与昂宝电子方案功耗的比较。

从表6之比较来看，两种方案的零件差异在DC/DC主电源部分表现的非常明显，采用昂宝电子的方案，其DC/DC主电源部分的设计功率只需是传统方案的三分之一甚至更小，大幅降低了整机电源的制造成本。

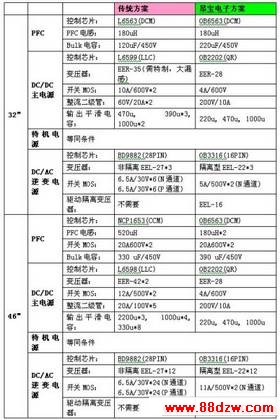

表6：传统LCD TV电源方案与昂宝电子电源方案主要零件的比较。

本文小结

随着高清时代的到来，LCD TV取代CRT成为家用电视机主流产品已成必然之势，而随着出货量的逐年攀升，LCD TV所面临的能耗及成本压力也不容回避，面对这一形势，昂宝

电子充分利用自身对不同领域的电源管理技术均十分熟悉的优势，整合了PFC、AC/DC、DC/AC产品线的相关产品，成功开发了高效能、低成本的LCD TV电源整体解决方案，为解决这一时代难题创造了条件。

传统LCD TV电源由于AC/DC主电源与DC/AC逆变电源分两块PCB板，分别由不同供应商提供，AC/DC主电源厂商对DC/AC逆变电源领域及技术不熟悉，DC/AC逆变电源厂商亦对AC/DC主电源领域及技术不熟悉，各自的生产设备目前也不具备兼容这两类电源产品的条件，要解决这一问题，需要电源方案提供商、电源制造商、LCD TV制造商等上、中、

下游企业之间通力配合，重新调整产业结构，优化资源配置。相信不久的将来，这一LCD TV电源整体方案将全面取代传统式电源，以帮助LCD TV产品降低制造成本及使用功耗。

www.88dzw.com

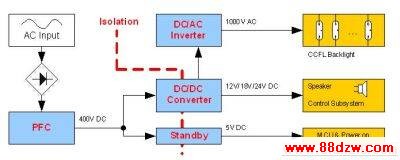

图3是传统式LCD TV电源的结构框图，按照功能通常可将其划分为3大模块，即：PFC模块、DC/DC主电源模块、DC/AC逆变电源模块。


图3：传统式LCD TV电源系统结构框图。

由于离线式开关电源不可避免会产生带高谐波含量的非正弦输入电流，这会对电网产生一定污染，并影响到连接在同一电源线的其它电子设备，为满足欧盟IEC61000-3-2的D类标准或类似的区域性谐波含量规范，通常需要在输入功率大于75W的开关电源设计中加入PFC模块。大尺寸LCD TV的输入功率远远大于75W，因此PFC模块也是LCD TV电源中不可缺少的部分，PFC模块通过Boost线路将电网输入的交流电压转换成稳定的400V直流电压供给后级DC/DC电源使用。
