两者处理信号的流程基本框架虽然没有本质的区别,但是也有着明显的不同,具体表现如下: 1.两者可以接驳的信号源有明显的不同。 普通电视只可以接收:(1)射频信号端子RF,即视频及音频经过调制之后的信号。在调制过程中,信号会有一定的损失和畸变,因此,图像和声音的质量较差。(2)复合视频端子Video,接口连接混合视频信号。它是一种混合视频信号,没有经过RF射频信号调制、放大、检波、解调等过程,信号保真度相对较好。分辨率一般可达350—450线,不过它是模拟接口。.(3)S端子也称为SUPEI~VIDEO。它将亮度和色度信号分离输出,避免了混合视讯讯号输出时亮度和色度信号的相互干扰。 数字高清电视除了可以接驳以上几种信号外,还可以接驳: (1)色差端子,通常采用YPbPr和YcbCr两种标识。前者表示逐行扫描色差输出,后者表示隔行扫描色差输出。透过色差端子,可以输入多种等级讯号,从最基本的480i到倍频扫描的480p,甚至720p、1080i等。 (2)VGA端子,也叫D-Sub接口。这是一种D型接口,上面共有15针,分成三排,每排五个。VGA接口传输的仍然是模拟信号。 (3)DVI端子,即数字视频输入端口。该接口主要优点是速度快,传输的数字信号不需经过任何转换,被传送信号没有衰减。避免了信号的损失,使图像的清晰度和细节表现力都得到了极大提高。 (4)HDMI端子,高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽,可以传送无压缩的音频信号及高分辨率视频信号。同时,无需在信号传送前进行数/模或模/数转换,以保证最高质量的影音信号传送。应用HDMI的好处是:只需要一条HDMI线,便可以同时传送影音信号,而不像现在需要多条线材来连接;同时,由于无线进行数/模或模/数转换,能取得更高的音频和视频传输质量。

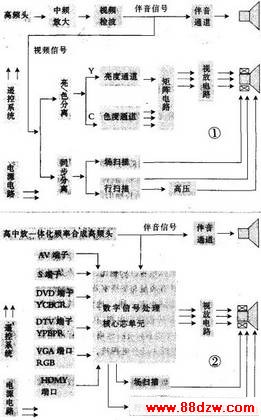

2.信号流程的不同 信号流程的不同主要体现在两方面:一是两者接驳信号源不同,高清电视可以接驳更多的信号源,包括模拟信号和数字信号;二是高清电视在处理图像信号时,会对信号进行数字化处理,以达到格式变换和提升画质的目的。上图、下图是两者的方框图,通过比较,可以发现上述不同。
