　　4 上位机软件设计

　　本系统设计的客户端视频显示应用程序是利用LabWindows／CVI软件开发，此应用程序利用套接字编程，可以作为客户机与服务器NiosII系统之间通信。

　　本系统设计的上位机的应用程序除了显示视频功能外，还添加了保存和回放功能。上位机通过创建一个标准的Socket接口完成连接以及接收数据；当接收完一帧数据后，对其进行数据处理，再调用函数CreateDIBitmap()创建一幅位图，最后再调用函数CanvasDrawBitmap()完整显示。

　　5 结束语

　　本系统设计是基于NiosII IP摄像头的系统，介绍了从SOPC Builder创建NiosII软核处理器、IDE建立底层软件平台，到设计NioslI应用软件的整个架构。同时，对上位机的应用程序做了说明。经过硬件测试，整个系统运行良好，实时性能良好。

www.88dzw.com

2.2网络传输模块设计

　　本系统设计的网络器件采用DM9000A。DM9000A是Davicom公司推出的一款低功耗高速网络控制器，该器件具有通用处理器接口、10 M／100 M PHY和4 KB的SRAM。

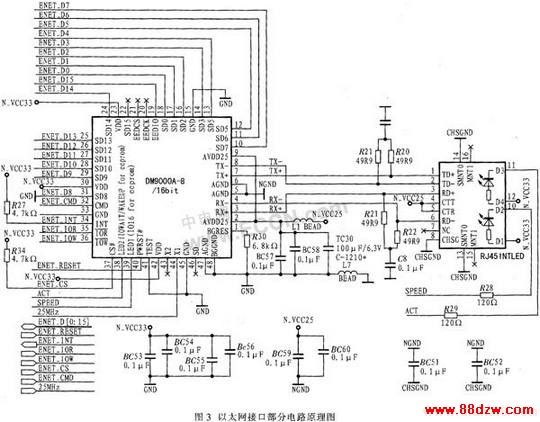

　　本系统设计的以太网接口部分电路原理图如图3所示在DM9000A的48个引脚中，TX+、TX-、RX+、RX-分别连接到RJ45INTLED的TD+、TD-、RD+、RD-。而LED1和LED2则分别连接至RJ45INTLFD的黄色LED与绿色LED接口，除悬空引脚和电源相关引脚外，其余引脚均连接至FPGA。

　　3 系统软件设计

　　系统软件设计主要包括：建立底层软件平台一NiosII IDE提供的底层软件开发平台，建立应用软件，创建用户传输任务等功能，从而实现TCP／IP连接和视频数据传输。

　　3.1 建立底层软件平台-μC／OS-II和LWIP

　　考虑到嵌入式系统的有限资源及NiosII IDE开发环境对μC／OS-II的支持，系统选择μC／OS-II作为操作系统。在NiosII IDE集成开发环境中，μC／OS-II的加载非常方便，只需在建立工程时选取μC／OS-II库选项即可。更重要的是，它根据用户在SOPC中搭建的硬件平台而动态加载。开发系统时，需不断修改和调整硬件平台，从而获取最佳配置。NiosIIIDE开发环境会自动根据开发者修改后的硬件平台加载μC／OS-II。这样，开发者无需考虑硬件平台就可解决与操作系统μC／OS-II不匹配问题。
