4 结 语

本方案已经过实际测试，能够支持PAL／NTSC制式的视频信号输入，支持D1(N制720*480／P制720*576)、VGA(640*480)、QVGA(320*240)等多种分辨率输出，网络传输带宽支持20 kb／s～6 Mb／s，低成本实现了高画质，并且图像实时性好，可广泛应用于仓库、商场、交通、家庭等多种视频监控场合，非常具有市场竞争力。

www.88dzw.com

ML86500主要技术指标：

视频编码方式：MPEG4 SP／ASP；

支持的视频方式：NTSC@29.97 f／s，PAL@25 f／s，VGA，QVGA；

数据格式：亮度信号8 b、色度信号8 b(4：2：2)；

支持隔行扫描视频(NTSC／PAL)；

变换输入帧率；

码流编码模式：CBR／VBR；

外部SDRAM接口；

通用8／16位主机CPU接口；

电源电压：3.3 V±0.3 V(IO)，1.5 V±0.15 V(CORE，PLL)；

封装：144管脚塑料LQFP。

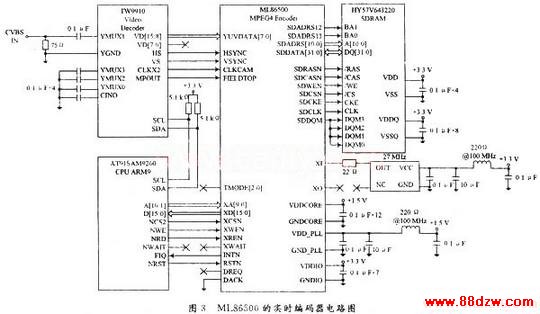

ML86500的实时编码器电路参见图3。



ML86500的内棱使用1.5 V电源供电，PLL电路亦使用1.5 V电源供电，考虑到PLL电路可能会干扰内核电路，因此PLL电路通过一个π型低通滤波器供电，消除高频于扰。

ML86500使用27 MHz有源晶振作为时钟，考虑到防止27 MHz有源晶振对系统电源产生干扰，为27 MHz有源晶振的电源供电设计了π型低通滤波器。

ML86500需要外接一块32 b数据总线宽度的SDRAM作为数据缓存。

3 系统软件设计

3.1 软件总体方案

软件总体方案参见图4。
