基于ML86500的网络摄像机方案设计
[09-14 01:02:11] 来源:http://www.88dzw.com 电子制作 阅读:8694次
文章摘要:近年来,随着数字图像处理技术、多媒体技术、嵌入式系统软硬件技术的高速发展以及宽带网络的不断普及,视频监控已逐渐走近了人们的生活。与传统的模拟监控相比,IP视频监控克服了模拟闭路电视监控的局限性:首先,数字化视频可以在计算机网络(局域网或广域网)上传输图像数据,基本上不受距离限制,信号不易受干扰,可大幅度提高图像品质和稳定性;其次,数字视频利用现有的计算机互联网络,无须重复布线,安装方便灵活;最后,数字化存储成为可能,经过压缩的视频数据可直接存储,查询简便快捷。目前,网络摄像机方案多数采用了CPU+DSP的组合,CPU完成控制、通讯等功能,而DSP则主要完成音频、视频信号的编码处理,但此类方案一
基于ML86500的网络摄像机方案设计,标签:电子小制作,http://www.88dzw.com近年来,随着数字图像处理技术、多媒体技术、嵌入式系统软硬件技术的高速发展以及宽带网络的不断普及,视频监控已逐渐走近了人们的生活。与传统的模拟监控相比,IP视频监控克服了模拟闭路电视监控的局限性:首先,数字化视频可以在计算机网络(局域网或广域网)上传输图像数据,基本上不受距离限制,信号不易受干扰,可大幅度提高图像品质和稳定性;其次,数字视频利用现有的计算机互联网络,无须重复布线,安装方便灵活;最后,数字化存储成为可能,经过压缩的视频数据可直接存储,查询简便快捷。
目前,网络摄像机方案多数采用了CPU+DSP的组合,CPU完成控制、通讯等功能,而DSP则主要完成音频、视频信号的编码处理,但此类方案一般成本较高。本文设计的基于ML86500的网络摄像机方案具有高压缩率、低带宽占用、高图像质量以及低成本等优势。
2 系统硬件设计
2.1 硬件总体方案

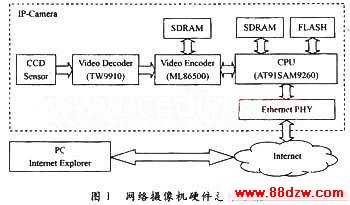

网络摄像机硬件总体方案如图1所示。
网络摄像机的基本原理为:CCD传感器将光线转变成电荷,并输出CVBS模拟视频信号给视频解码芯片(TW9910);视频解码芯片将CVBS模拟视频信号模数转换(A/D)成YUV 4:2:2格式的数字信号,并输出给视频编码芯片——ML86500;ML86500对视频信息进行编码压缩处理,生成MPEG4数据流;MPEG4数据流经RTP协议封装经过网络发送到远程客户机(PC),远程客户机解码还原视频信息进行播放。
2.2 MPEG4实时编码器电路
ML86500是OKI公司开发的实时MPEG4图像压缩(编码)处理单芯片产品,该芯片灵活运用了OKI独创算法及专用加速器,低成本实现了高画质,其设计目标就是面向监视摄像机、网络摄像机等图像监控设备。因此本网络摄像机方案中的视频编码芯片选用ML86500。

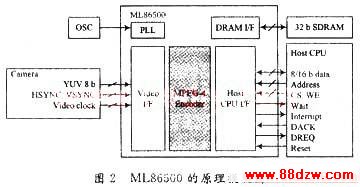

ML86500内部的原理见图2。
www.88dzw.com
在本软件总体设计方案中,采用了分层模块化设计,各层之间是一种弱耦合关系,这样各功能模块独立,便于开发和维护,该系统具有良好的移植性。RTOS操作系统与应用程序之间增加Free OS API层,减少了操作系统变更时软件移植的工作量。
TCP/IP协议栈为双协议栈,不仅支持现有的IPv4协议,而且能够支持下一代的互联网协议IPv6;提供HTTP Server功能,用户可能通过IE访问IP-Camera,进行媒体播放、查看和设置参数;提供FTP功能,便于用户传输文件,进行程序升级;提供SNTP功能,保证IP-Camera的时间能与标准时间服务器同步;提供DDNS功能,能够让用户通过动态域名方式访问IP-Camera;提供SIP功能,使得IP-Camera能够与SIP电话通信,使得视频监控更加便捷灵活;媒体数据传输采用RTP协议,保证图像的实时性;文件系统支持FAT16和FAT32格式。
3.2 MPEG4编码开始及停止流程
MPEG4编码开始的主要作用是按照设定的参数初始化视频解码芯片、视频编码芯片,开始视频编码,同时创建MPEG4 TASK,用于读取视频数据流,发送数据。

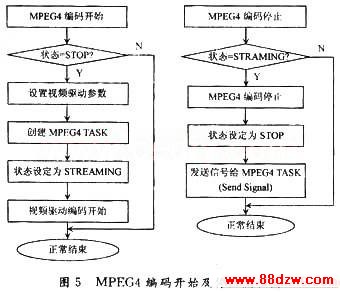

MPEG4编码停止的主要作用是停止视频解码芯片、视频编码芯片工作,停止MPEG4 TASK。MPEG4编码开始及停止流程图如图5所示。
MPEG4 TASK主要用于读取视频数据流,发送数据,其主要流程图如图6所示。MPEG4 TASK运行后,将等待信号量,将自己挂起。当ML86500产生一帧数据时,会产生中断,在中断服务程序中会发送信号给MPEG4 TASK,MPEG4 TASK重新运行,并且读取MPEG4视频数据流,然后使用RTP协议通过网络发送数据给客户端(PC)。
