文章摘要: 《图四图形化使用者接口》<图注:非可变性程序化功能非常容易进入到图形化使用者接口(GUI)来协助输出电压和电流在系统内的修改。所有电压等级和故障激发都可使用窗口GUI来程序化,和一个兼容于PC的并行端口到I2C或USB序列总线程序设计,临界的高和低值均可事先程序化而且一个简单的I2C指令会提出并降低LED亮度。>www.88dzw.com 电源系统可用以开启/关闭递减式顺序,而其中每一信道可指定到这四个顺序位置其中之一。供应电源也可透过I2C指令分别开启/关闭,或是藉由一个激活插槽的插入来达到相同功能。递减顺序,和以时间为基础排序不同,使用回馈来确定在下个信道启用前的每个输出是有效的。 每一
消费性掌上型产品之电源管理需求,标签:电子小制作,http://www.88dzw.com
《图四 图形化使用者接口》

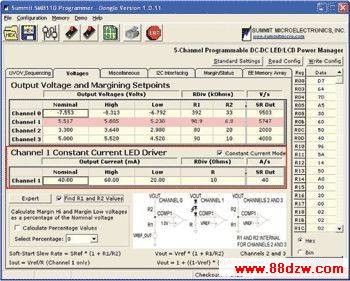

<图注:非可变性程序化功能非常容易进入到图形化使用者接口(GUI)来协助输出电压和电流在系统内的修改。所有电压等级和故障激发都可使用窗口GUI来程序化,和一个兼容于PC的并行端口到I2C或USB序列总线程序设计,临界的高和低值均可事先程序化而且一个简单的I2C指令会提出并降低LED亮度。>
www.88dzw.com
电源系统可用以开启/关闭递减式顺序,而其中每一信道可指定到这四个顺序位置其中之一。供应电源也可透过I2C指令分别开启/关闭,或是藉由一个激活插槽的插入来达到相同功能。递减顺序,和以时间为基础排序不同,使用回馈来确定在下个信道启用前的每个输出是有效的。
每一输出电压和电池会监控是否有低电压和高电压情形。当有故障发生时,所有电源供应可能依序关闭或立即停用多重输出状态插销,以用来作为通知主机处理器或其它系统错误的监控电路使用,一个低电压锁定(UVLO)电路可确保IC在电池电压未达到安全操作电压前不同激活,UVLO的功能会展示滞后现象,以确保在电源供应架上的噪音不会不慎导致系统故障。
当类似低电压或高电压状况发生于监控输出或在系统电源供应出现低电压的错误时,所有监控的电源供应可能会激发出像是一排序电源关闭的操作之内部错误反应,或是一种立即的强迫关闭。
每个电源供应输出也会透过一个I2C指令在任何点个别将电源来自主系统电池,电池电压会持续监控以维持在低电压状态。当达到一程序化威胁程度时,POWER-FAIL插销(SMB112)会插入并闩上。
《图五 电源激活串联排序和SMB 110的临界高/低波形》

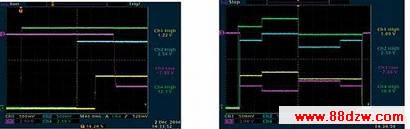

<图注:注:供应信道是以串联排序开启名义上的电压,再来是临界高或低值,然后串流排序关闭,信道1、2、3、4都是第1个临界高值,而然后信道2和3则是临界低值。最多可有4 PWM电源供应被控制。>
www.88dzw.com动态电压控制
临界或动态电压控制建立三种预先程序化设定,让每一个信道可透过一个I2C指令来设定电压或电流改变,所有输出可临界超越每一信道所能够获得的相同可程序化范围。当使用一个设定为LED驱动器(图三)的信道时,临界值是种理想方式,其中提供三种不同亮度设定。由于零件的弹性,LED可依序列设定来提供亮度一致性或以平行设定来提供不同的亮度控制。在下列所示的范例中,可多到10个LED由增加效益信道所驱动。当设定为一个固定电流LED驱动器时,增压效益输出会自动伺服输出电压,所以流过LED链接的电流会与流经附加在COMP 1插销上电阻的电流一样,下述的LED电流能够驱动10个白色LED并具有最大电流,因受限于LED所以大约是30 mA。此外,每一输出的旋转率会受限于数字式软件激活电路,这是可由使用者程序化而不需要外接电容。所有可程序化设定会储存在非可辨识登陆器中而且很容易存取和修改。
动态电压控制在本质上也是电源关键性应用并具有非常动态的操作模式。在这个范例中高功率组件可由不同电压程度的电源供应并维持在特定状况下,因此可明显地大幅延长电池寿命。
《图六 可程序化的线性锂离子电池充电器》

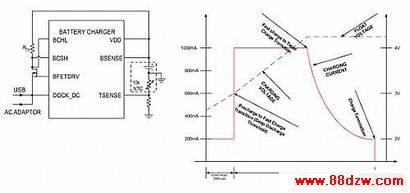

<图注:一个可程序化的线性锂离子电池充电器并提供多种在充电周期,由登录器中包含了所有有关电池充电运算法则的信息,这里有程序化选项,像是最后的浮动电压、充电电流、预先充电电流、快速充电电压、快速充电电流、浮动电压(0.5%)、终止充电电流、OT/UT临界值和充电定时器。>
