图5

www.88dzw.com

        研发AWT6221参考设计的下一步是匹配双工天线的阻抗，尽量减少在每个频段阻抗的变化频率。虽然简单的二元件从理论上看有超过窄带频率的优良表现，在更广泛的带宽中获得良好的表现，并补偿由于生产的公差和温度的变化，或电压造成的可预期变数，往往需要额外的符合要素。 3元件为两种频带选择的结果显示于史密斯图表。匹配的网络大大降低了在双工下的阻抗变数，从而简化了可符合的其余电路，见图7、图8。

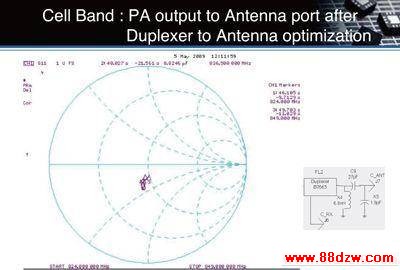

图7. Cell Band: PA output to Antenna Port after Duplexer to Antenna optimization

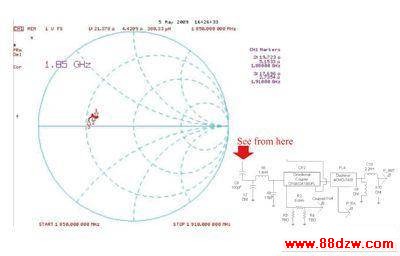

图8. PCS Band : PA output to Antenna Port with(out) Match

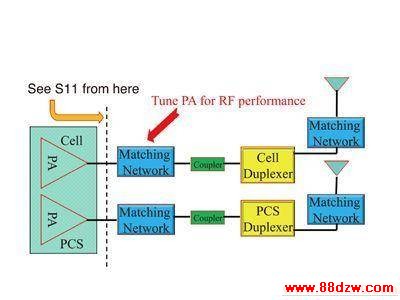

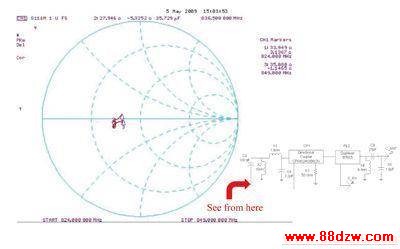

        研发AWT6221参考设计的再下一步是功率放大器和耦合器+双工之间的配对。再次，针对频带2和频带5，为射频路径的频率范围来测定的反思（S11）见图8；最终是要用于制定可符合在WCDMA运作中，每个频段以最小的阻抗变数，优化功率放大器性能要求的网络。与以前一样，3元件网络才能实现良好的效能；结果显示于图9、图10的史密斯图表。

图8. PCS Band : PA output to Antenna Port with(out) Match

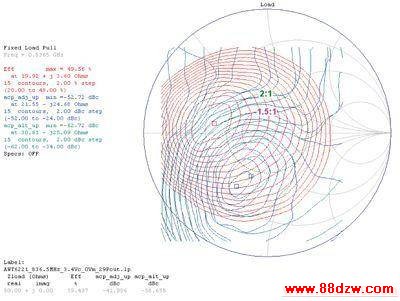

图9. Cell Band: PA Load optimization

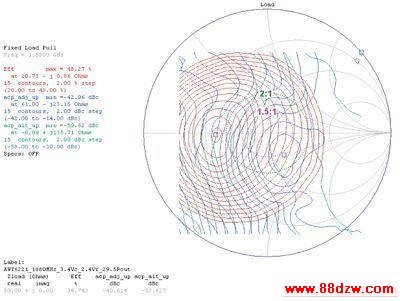

图10. PCS Band : PA Load optimization

www.88dzw.com

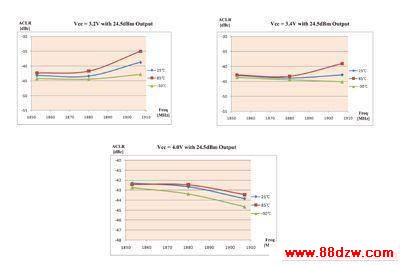

        最终成品参考设计符合WCDMA在频段2和频段5于室温下的要求。此外，该匹配网络在所有预期范围内，仍能保持性能规格的条件下，将变化的频率，温度和电源电压减至最少，见图11、图12。

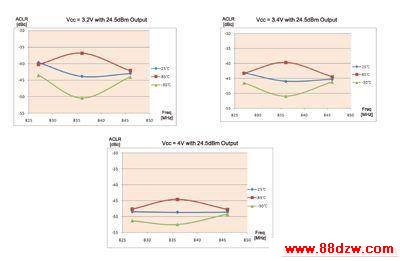

图11. Cell Band ACPR performance Over Temperature and Voltage
