图12. PCS ACPR performance Over Temperature and Voltage

        本文中讨论的参考设计可为新设计的3G手机，数据卡，无线调制解调器和其他的WCDMA/HSPA设备提供有用的起点发展。在研发新的设计时，工程师需要考虑设计的重要功能要求，并考虑改变在这里讨论的匹配网络，以实现在输出功率，线性度，效率和其他射频参数的最佳权衡。审查每个功率放大器的负载牵引，将有助于确定可能不是50Ω的最佳输出阻抗匹配点。这位工程师还必须考虑到每部分变异的射频路径和网络选择，减少天线输出的变数，并且不超过预期的使用温度，频率和电源电压，让所有的射频参数维持于可接受的水平下。最后，功率放大器的控制反射（回波损耗），以避免导致电路中的不稳定或振荡将是重要的。

        ANADIGICS的AWT6221是3G手机和数据设备中，双频功率放大器系列中的其中一款。目前ANADIGICS的双频功率放大器产品列出如下，新的设计也正在研发。
        • AWT6221: WCDMA/HSPA HELP3适用于UMTS频段2及5的双模PA
        • AWT6222: WCDMA/HSPA HELP3适用于UMTS频段1及6的双模PA
        • AWT6224: WCDMA/HSPA HELP3适用于UMTS频段1及8的双模PA
        • AWT6321: CDMA/EVDO HELP2适用于蜂窝及PCS频段的双模PA。

www.88dzw.com

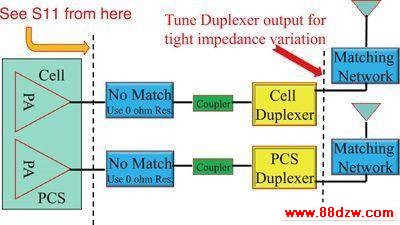

        AWT6221参考设计的发展起始于功放进一步耦合与双工S参数的测量。在此测量上，零欧姆电阻被用来缩短电路板上的匹配元件，见图2。



        S参数描述N端口每一个端口网络反应的的电压信号。第一个数字的下标指的是应对口，而第二个数字指的是事件口。因此S21指信号端1在口2造成的反应。S参数来自行和列数量相等的矩阵口。沿S矩阵对角线的参数被称为反射系数，对角S参数被称为透射系数，因为他们只发生在单一端口。S矩阵的二端口网络见下表：


        反射系数（S11）针对频段2和频段5射频路径的频率范围来测试。功率放大器于不符合电路的输出形成一系列的阻抗变化，其结果显示于史密斯表格见图3、图4。

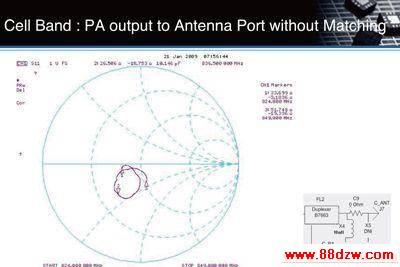

图3. Cell Band: PA output to Antenna Port without Matching

图4. PCS Band : PA output to Antenna Port with(out) Match
