    按下开机按钮，观察各风机转动情况是否正常，有没有异样声响。32 V直流稳压电源和750W功放模块是否正常工作，几秒钟后功率达到正常值。
    上述操作步骤完成后机器进入正常工作状态。按下输出功率按钮。看机器液晶屏上方的功率表指示为10 000W同步顶输出功率，按下反射输出按钮，表指示很小，表示天馈线系统也是正常的。在机房中用电视接收机收视效果，若图像和声音良好，表示机器已正常工作。
2．1．3 发射机关机步骤
    按下关机按钮，此时功率表无指示数值，功放模块的显示灯不亮，风机停止吹风冷却，32 V直流稳压电源不工作。最后切断供本机的380 V电源。
2．2 使用和维护
    为了确保机器的安全运行，防止机器发生故障以及元件损坏，同时确保值机工作人员的安全，应注意以下方面。
    (1)应保证发射机正常工作的环境温度和风量，定期进行灰尘清理和主要指标检测。
    (2)由于吹风等振动因素，可使紧固件松动，应定期进行检测加固。
    (3)机器运行过程中不可以轻易拉出功放盒或断开高频电缆连接线，否则会使工作异常甚至造成设备的局部损坏。

    (4)应认真做好检修维护记录，有助于预防故障隐患和分析设备故障。

    (5)一定要接好天馈线系统，保证匹配良好（驻波比小于1.2）。

    (6)对场效应管操作时，一定要采取防静电措施。

3  结束语

    经过两年多的运行，发射机性能稳定，未出现过任何大的故障，各系统指标也均达到了部颁甲级标准，在各覆盖区域无线覆盖效果良好。全固态发射机具有节省费用、维护量小、安全可靠等明显优点，但在使用和维护中对技术人员的技术性要求大大提高，需要更规范的操作程序和维护管理制度，平时我们要加强业务学习，及时总结维护经验，确保对发射机进行正确的维护和操作，确保安全优质播出。

www.88dzw.com
1．2．3 功放模块
    功放模块采用LDMOS器件进行功率合成，输出功率750 W。其主要特点是：
    (1)采用进口MOSFET管BLF368作单元内功率放大，增益高、线性好、能在较高的反射功率下运行，具有较好的温度特性，温度系数是负数；
    (2)功放管输出端接有大功率环行器，在功放输出开路时，功放管不易损坏；便于维修；
    (3)允许热插拔；
    (4)完善的工作状态检测功能。不仅向发射机微机控制系统提供工作状态和故障信号的开关量和模拟量；同时在前面板提供工作状态检测接口；

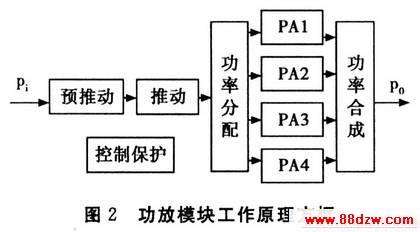

    (5)相位微调电路保证准确功率合成，降低合成损耗。功放模块的工作原理方框图如图2所示。

    功率放大器由三级功放组成，采用功率合成技术，总增益约40 dB。第一级推动功放由一个宽带功放模块和两只A类功放管组成，分配与合成采用3 dB耦合线实现输入输出端良好匹配．具有很高的线性指标。第二级推动功放选用两个BLF368功率管，工作在A类。BLF368功放管为推挽型管，需要平衡输入输出。本电路输入输出时通过半硬同轴电缆来实现平衡／不平衡转换，使功放管输入输出实现匹配。A类功放具有良好的线性指标，大的动态范围，为数字化电视奠定了良好基础。末级功放选用与第二级同一型号的LDMOS功率管，共用4个合成。工作在AB类，合成输出功率750W。第一级二合成采用带状线正交电桥合成，第二级、第三级采用同向合成；与之相对应的分配网络第一级、第二级采用同相分配器。同样在每个管的输入输出端采用平衡／不平衡转换实现匹配。
    每个功放模块都配置独立的开关电源。
    每个功放模块都设有过激励、过热、过载、过压、反射过大保护等保护设施，工作稳定可靠。
