0 引言
    BGTV4152型全固态电视发射机是北广科技股份有限公司生产的一种新型发射机。山西广播电视无线管理中心于2007年在4个直属高山台投入使用了4台该发射机。经过近二年的运行，发射机工作稳定，安全可靠。确保了发射台的安全优质播出和有效覆盖。

1 工作原理
1．1 基本组成及工作原理

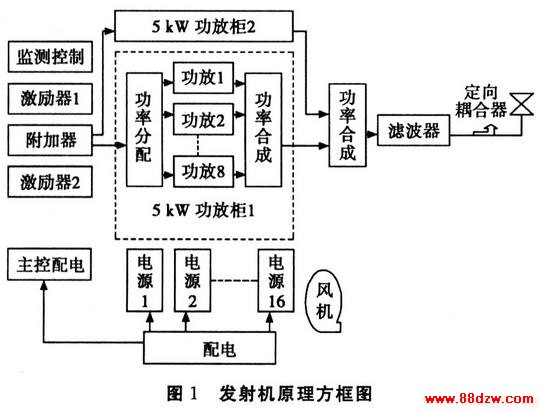

    BGTV4152型全固态电视发射机采用模块化设计，技术先进、接口齐全、指标质量高、性能稳定、维护方便。该发射机主要由激励器、功率分配器、功率放大模块、功率合成器、控制系统、滤波器、冷却系统、电源8个部分组成(如图1所示)。

    信号源送来的视音频信号送到电视激励器形成合成射频信号。发射机采用了双激励器配置。通过附加器进行双激励器的自动切换，并将激励器输出信号分配成两路，分别送到两个5 kW功放柜。功率分配器将激励器来的高频信号分成8路送到功放单元中。高频信号经功放单元放大后，采用功率合成技术输出5 kW射频功率。然后2个5 kW功放柜的高频信号合成为一路，使末级输出10 kW的同步顶功率。最后经滤波器、定向耦合器输出至天线系统。
1．2 各功能模块工作原理和技术特点
1．2．1 激励器
    激励器是发射机的重要组成部分。是发射机中进行视频、音频信号处理，调制成射频信号的一个功能部分，它的性能决定了发射机的性能指标优劣。
    信号源送来的视频信号经放大、延时、箝位、白电平限幅、同步再生等处理后送到图像中频调制器进行幅度调制，已调幅图像中频信号经声表面波滤波器形成残余边带后输出到中频校正器，音频信号送入音频电路，经预加重及滤波放大等处理后，送入伴音中频调制器调频，变为已调伴音中频信号也输出到中频校正器。中频图像已调波信号经DG校正，低频非线性失真校正及频响调整等电路后与伴音中频信号在中频校正器小盒内合成，形成图像伴音功率比为10：1的复合电视中频信号。电视中频信号经中频校正、互调校正、群时延校正、DP校正、ICPM校正后送入上变频器变为射频信号并滤除带外杂波，送人功放放大到160 mW输出。激励器内设有ALC自动电平控制电路，使激励器输出功率非常稳定。除稳定功率外，还有两种保护功能：一是，一旦视频信号中断，图象载波维持在黑电平幅度，而不会被校正器里的峰值检波AGC拉到同步顶电平，避免后级功放过载。二是，有“软启动”功能。在开机或射频信号通断时，射频信号幅度总是先小后大慢慢起动，避免了对后级功放的冲击。
1．2．2 功率分配器
    发射机由两个5 kW功放柜进行功率合成，输出RF10 kW。每个5 kW功放柜由8个750 W大功率功放单元组成。功率分配器将激励器输出的信号分配成8路输出，并送到射频功率放大器进行放大。功率分配器除完成信号分配外，还起到前后模块之间相互匹配的作用。

www.88dzw.com
2 发射机的使用和维护
2．1 发射机正常操作程序
2．1．1 开机前的检查
    第一次安装或维修之后，在开机之前应对机器进行检查。首先检查供电电源及安全地线是否正确；检查所有射频连接电缆是否接好、接牢；检查通风系统是否正常；尤其是接好图像输出端负载或天馈线。总之应检查系统的接线正确无误后才能开机。
2．1．2 开机步骤
    首先将三相380 V电源正确接入本机。开机前，先将空气开关QT放置在“断”的位置上，然后确定380 V电压是否正常。再将QT放置在“合”的位置上。此时，激励器中+24V／+12V稳压电源工作，监控单元送电，整机处于待开机状态。激励器正常工作。
    在未送入视频信号和音频信号的条件下，图像调制器中的“视频告警”红灯亮，伴音调制器的“音频”红灯亮。激励器前面板上装的测试电表无指示数值。激励器前面板上频偏测试表头同样无频偏显示。如果将视频信号和音频信号均送入中频调制小盒时，图像调制器中的“视频告警”红灯灭，“输出”绿灯亮，伴音调制器“音频”红灯灭，激励器前面板上装的电表均有指示数值，分别指示调制度(87．5％左右)、频偏(约50 kHz)。
