    随着生活水准的不断提升，越来越多的家庭开始在客厅配备5.1声道或7.1声道的家庭影院系统。

    不过，对于那些追求客厅整洁感的客户来说，传统的有线布线方式给他们带来了一个很大的困扰，即如何在用音频线把6或8个音箱与功放连接起来的同时，既不影响家人日常生活，又不破坏客厅的美观整洁局面。尤其对那些想把一对前置或后置音箱挂在墙的两角或必须把一对前置或后置音箱安装在隔壁的客户来说，传统的有线布线方式给他们带来了更大的挑战。

    为了帮助这类客户克服这一困扰，不少供应商开始提供无线音箱解决方案，香港一家分销商棋港电子公司最近也加入了这一行列。棋港电子市场总监Jason Chan表示，与目前市场上已有的无线音频传输解决方案相比，我们最近开发成功的完整无线音箱解决方案具备以下性能优势：信噪比大于88dB、时延小于 10ms、-3dB频率点大于20KHz、无损失RF链接、无线音频传输链中间有人体阻隔时不影响信号的连续传输、采用先进跳频技术支持隔墙传输、对其它 RF噪声源(如蓝牙、手机、数字无绳电话、微波炉、Wi-Fi)有很强的抑制能力，离微波炉的最近距离可达到0.3米。

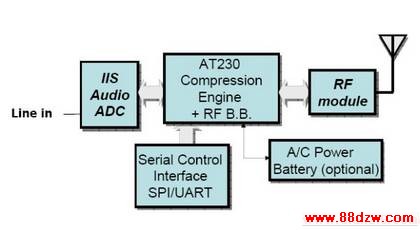

                                               发射板框图

www.88dzw.com

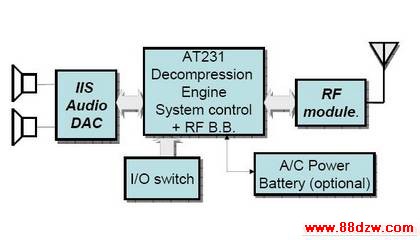

    该方案采用ADPCM改良压缩算法对传输的音频信号进行压缩，对低频率的小信号可做到无损压缩，采样频率为48KHz，数据传输率为1.15Mbps，可提供极其流畅的CD音质立体声音频信号无线传输。在没有功放情况下，功率为2.5dBm时的工作距离为20-25米，有功放的话，可扩展到100米左右。发射板提供音频线输入接口、数字音频输入IIS接口和USB音频接口，接收板可提供音频线输出、数字音频输出IIS接口和耳机输出接口。

    发射板和接收板之间可自动建立连接，工作模式有点对点、一点对两点、一点对多点、多点对一点、以及多点对两点。点对点是最典型的连接模式， AT230RFAD从音频源(如CD、DVD、MP3、TV或PC)接收立体声信号并发送出去，AT231RFDA接收下来并将左右声道信息分别经音频功放驱动一对音箱。一点对两点模式主要应用于一对前置或后置音箱要分很远安放的场合，此时两块AT231RFDA板分别接收左右声道信息，并驱动对应的音箱。

    一点对多点模式适用于用户想把单一音频源的信号按意愿在多个不同音箱(如前置音箱、后置音箱或低音炮)上播放的场合，在这一模式中，所有的接收板都要与发射板建立匹配关系，而且一旦一对连接建立起来，其它接收板就自动进入等待模式。如果它们发现发射板没有处于占用状态，它们就会自动尝试与发射板建立连接。余此类推。

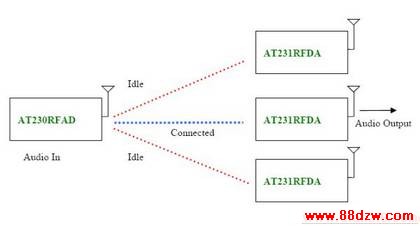

                                          一点对多点模式

www.88dzw.com
