　1、前言

　　本文的工作基于“多模式无线视频传输系统”[1-3]的框架，如图1所示，该系统的前端是多模式无线视频终端，既可以通过公共移动网络GPRS 和CDMA1x提供广域的中低速率无线接入，也可以通过WLAN提供局域的高速无线接入。视频流的传输统一在IP层次传输，经过 Intranet或Internet，最终在本地的PC显示终端进行解码并显示图像。为了使本系统适应不同的使用环境，必须使系统中的初始参数能够现场重新配置，本文的任务就是完成系统的相关参数比如视频编码的量化步长和图像编码格式、WLAN AP的信道和SSID及公网服务器和内网服务器的IP地址等在线配置。

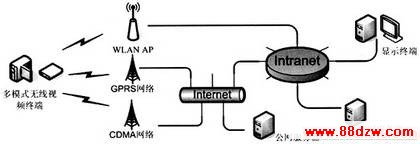

多模式无线视频传输系统的框架

图1　多模式无线视频传输系统的框架

　　在参考了路由器的配置方法及系统已有的WLAN的传输方式[4]，选择在系统软件中嵌入Web服务器的方案来完成该任务。由于HTML语言的标准统一性，就可以使用现有的Web浏览器与设备进行双向交互、接收或发送信息，可以在任何地方在系统开启的情况下十分方便地控制、操纵、配置嵌入式设备。以下首先对嵌入式Web Server基本结构和技术要点进行分析，然后详细描述本文采用的方案及其实现方法。

　　2、嵌入式Web Server

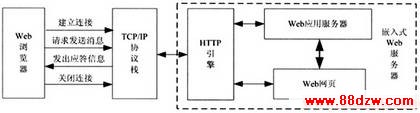

微型WEB服务器的结构

图2　微型WEB服务器的结构

　　嵌入式Web服务器的结构如图2所示。Web浏览器通常可以使用流行的IE或者其它的浏览器。服务器端的TCP/IP协议栈是操作系统内嵌的，可以手动移植添加。服务器中的HTTP引擎用来分析浏览器的请求消息，并根据请求做出相应的动作。这些动作包括向浏览器发送一些静态页面或调用一些应用服务程序。

www.88dzw.com

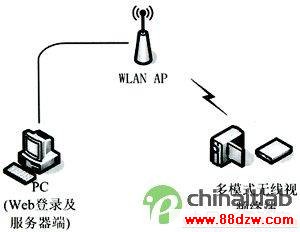

参数配置时的拓扑结构

图5　参数配置时的拓扑结构

　　（2）在PC中架设内网服务器，视频终端通过WLAN AP向该服务器注册，则服务器软件显示出由WLAN AP的DHCP功能分配给视频终端的IP；

　　（3）然后在Web浏览器输入该IP就可以进入视频终端中的Web Server进行相应的参数设置；

　　（4）配置完成后，重启视频终端系统即可。

　　4、实验结果与总结

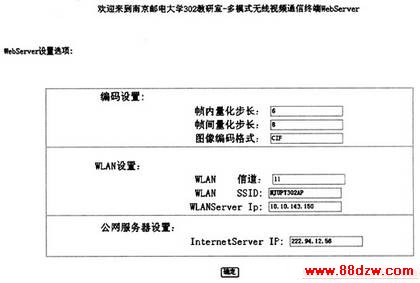

　　实验结果（图6），按照要求输入相关参数后点击确定即可完成配置。

实验结果

本文为系统参数的重新配置提出了一种简单可行的方法，其实Web server的功能还不仅于此，系统控制、远程管理、网络视频监控、固件升级等都可以通过Web server来实现。
