闪烁电灯电路原理
[09-14 01:03:22] 来源:http://www.88dzw.com 电子制作 阅读:8949次

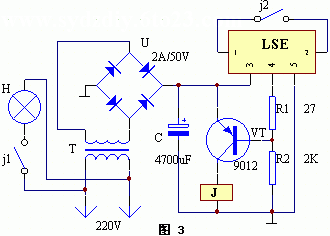

文章摘要:该装置的电路工作原理见下图。插上电源插头CT,由于继电器J的常闭触点j1闭合,故电灯H点亮,又由于常开触点j2呈断开状态,故LSE的④脚输出低电平,此时三极管VT导通。VT导通后,继电器J励磁吸合,触点j1断开,H熄灭,同时触点j2闭合,故LSE的④脚此时输出为高电平,三极管VT截止,继电器J释放,触点j1又闭合,H点亮,触点j2又断开……,如此周而复始地循环工作,导致电灯H闪烁。
闪烁电灯电路原理,标签:电子小制作,http://www.88dzw.com该装置的电路工作原理见下图。插上电源插头CT,由于继电器J的常闭触点j1闭合,故电灯H点亮,又由于常开触点j2呈断开状态,故LSE的④脚输出低电平,此时三极管VT导通。VT导通后,继电器J励磁吸合,触点j1断开,H熄灭,同时触点j2闭合,故LSE的④脚此时输出为高电平,三极管VT截止,继电器J释放,触点j1又闭合,H点亮,触点j2又断开……,如此周而复始地循环工作,导致电灯H闪烁。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
