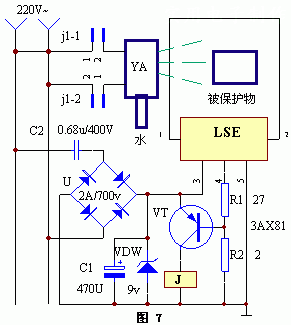

该装置的电路工作原理见下图。JS是一根很细的金属丝，它在被保护物上缠绕几个圈后再串接于LSE的①、②脚间。当JS完好时，LSE的①、②脚间串通，此时LSE的④脚输出高电平，三极管VT截止，继电器J处于释放状态，两只常开触点j1－1和j1－2均断开，水喷头上的电磁阀YA关闭。一旦被保护物着火燃烧，此缠绕在被保护物上的细线JS势必烧断，相当于LSE的①、②脚断开，于是LSE的④脚输出低电平，此时三极管VT导通，继电器J励磁吸合，常开触点j1－1、j1－2同时闭合，接通了电磁阀YA的电源，YA吸合打开水龙头，将火扑灭。水龙头可根据具体情况设置多个，其喷头包围着被保护物即可。

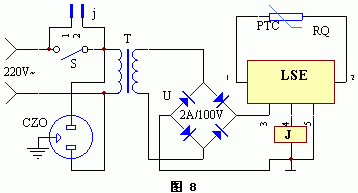

该装置的电路工作原理见下图。先在电水壶上用环氧树脂沾牢一只片状正温度系数的开关型热敏电阻RQ。将RQ的两端接到LSE的①、②脚，将水壶插入电源插座CZO中，揿下电源开关S，此时由于电水壶中的水温较低，RQ的阻值较小（＜50K），故LSE的④脚输出高电平，继电器J立即吸合，常开触点j闭合，电水壶通电工作。松开手后，继电器J触点自保。一旦水沸腾（100℃），RQ的阻值阶跃上升，远大于50K，相当于LSE的①、②脚回路断开，故LSE的④脚输出低电平，J释放，其触点j断开，彻底切断了电水壶的电源，使主人烧水后外出无后顾之忧。其中RQ应选用正温度系数的开关型热敏电阻，其居里点为100℃。
