    (4)鉴频器的电路设计。

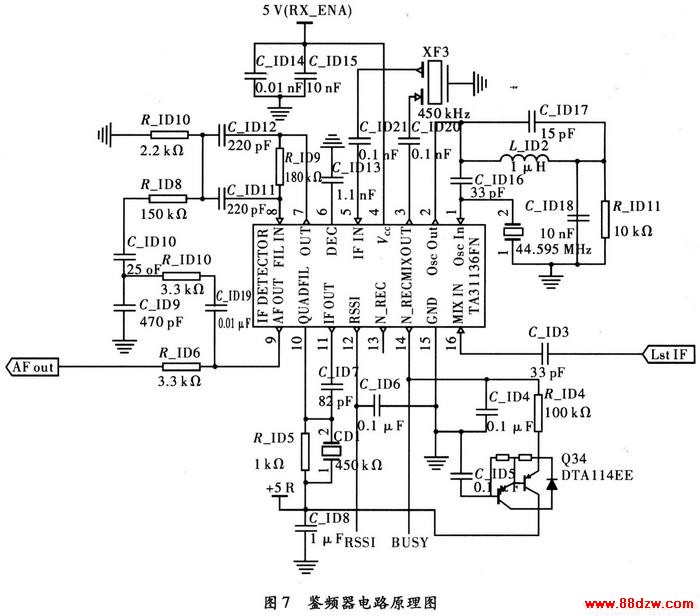

    TA31136是一个低电压操作的FM中频检测芯片，它主要适用于无线电话机中。TA31136的工作电压为1．8～5．5 V，它内部包含了一个输入中频信号为10～100 MHz的2ndIF混频器，一个噪声检测电路、一个高增益的限幅中频放大器和一个陶瓷，中周均可适用的积分鉴频器，另外该芯片还具有RSSI功能。由于该接收机采用两次下变频鉴频，第二次下变频和鉴频均可在TA31136中实现，因此本设计采用该鉴频芯片，鉴频器电路设计，如图7所示。

    第一次下变频由MAX2680产生的45．05 MHz的IF信号经过晶体滤波器滤除邻近的杂波信号，通过IF放大器放大后，从TA31136的Pin16进入，与由晶振产生的44．595 MHz信号进行混频产生455 kHz的第二中频信号。455 kHz的中频信号从Pin3输出经由陶瓷滤波器XF3滤波，再从Pin5进入IC，经IC内部的IF放大器放大后输入到积分鉴频器中进行解调，最后经过一个LPF输出语音信号。TA31136输出的音频信号一部分通过一个分压电路进入IC的Pin7和Pin8，通过IC内部的滤波器和放大器对其噪声分量进行放大、整流产生一个和噪声分量相对应的直流电压信号，直流电压信号与来自MCU内部设定好的电压值比较大小，MCU根据比较结果输出高低电压信号来控制TA31136的Pin14来实现接收信号时静噪的打开和关闭。

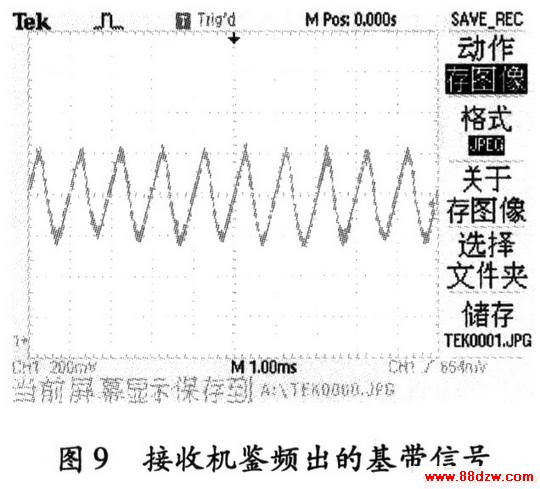

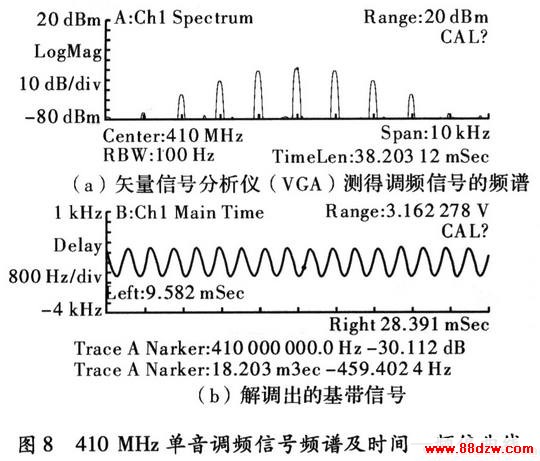

    图9为接收机鉴频出的基带信号，可以看到解调出的信号失真很小。该接收机通过测试，鉴频出的信号与原信号误差<1％，符合无线通信要求。改变输入调频信号的功率，测得当为-80 dBm时，能有鉴频信号输出，当再<-80 dBm时，不能鉴频，即为接收机的接收灵敏度。

3 结束语
    实际的DMR接收机制作在一块20 cm×10 cm的4层印制板上，表面敷铜到地，供电电压为5 V。由3SK318、MAX2680、MAX2620、MB15E03SL和TA31136构建的调频接收机具有受外界分布参数影响小、调试方便、成本低廉等特点，目前已成功应用在开发的DMR数字终端设备样机中。

www.88dzw.com
    完成VCO后根据所选路的PLL频率合成芯片设计环路滤波器。PLL频率合成芯片MB15E03SL是Fujitsu公司生产的串行输入吞脉冲PLL频率合成器，最高支持1．2 GHz的工作频率，内部集成了低噪声数字鉴相器，可设置双模比例因子M／M+1，14 bit可编程参考分频比R及18 bit的可编程N分频器，芯片提供非常简单的三线SPI串行输入设定上述各项参数得到所需频率，输出频率计算式为

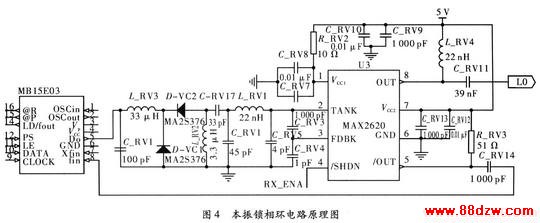

    MB15E03SL其他参数详见数据手册，锁相环频率合成器设计原理图，如图4所示。
