DMR终端锁相调频接收机设计

文章摘要： 根据系统要求：信道间隔12．5 kHz，容差±2 ppm，锁定时间<4 ms，根据文献[2]计算得环路带宽必须满足Fc≥1．6 kHz。由于增大环路带宽可以减小锁定时间，而环路太宽则会严重影响相位噪声，并且一般要求Fc不超过比较频率FPD的1／5，选择Fc=2．5．kHz。在VCO调制灵敏度等于20 MHz／V，电荷泵增益选择为Kφ=±1．5 mA，比较频率fPD=1 2．5 kHz，输出频率范围为420～470 MHz，环路滤波带宽Fc=2．5 kHz，相位裕量φ=48°，环路滤波极点比T3／T1=45％，参考输入频率13 MHz的条件下计算环路滤波器的各项参数。得到环路滤波器

DMR终端锁相调频接收机设计,标签：电子小制作,http://www.88dzw.com

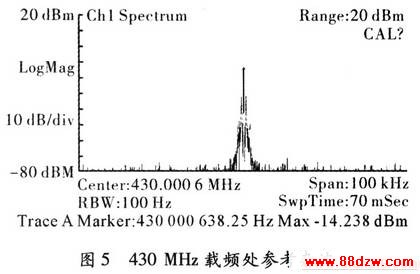

    根据系统要求：信道间隔12．5 kHz，容差±2 ppm，锁定时间<4 ms，根据文献[2]计算得环路带宽必须满足Fc≥1．6 kHz。由于增大环路带宽可以减小锁定时间，而环路太宽则会严重影响相位噪声，并且一般要求Fc不超过比较频率FPD的1／5，选择Fc=2．5．kHz。在VCO调制灵敏度等于20 MHz／V，电荷泵增益选择为Kφ=±1．5 mA，比较频率fPD=1 2．5 kHz，输出频率范围为420～470 MHz，环路滤波带宽Fc=2．5 kHz，相位裕量φ=48°，环路滤波极点比T3／T1=45％，参考输入频率13 MHz的条件下计算环路滤波器的各项参数。得到环路滤波器参数为：R_LF1=3．3 kΩ，R_LF2=5．6 kΩ，C_LF1=4．7 nF，C_LF2=47 nF，C_LF3=2．2 nF 。理论计算结果表明，在此环路条件下锁相环锁定时间Lock-time=1．3 ms，相位噪声能达到PN=-94．07 dBe／Hz@10 kHz，环路带宽Fc=2．56 kHz，相位裕量为39．52°，已经能够达到系统需求，根据此环路滤波条件建立调频锁相环原理图，如图4所示。图5为锁相环430 MHz时的杂波测试图。

    (3)下变频混频器电路设计。
    Maxim公司的MAX2680是一低功耗、低噪声系数，专门适用于低电压操作的下变频混频器。它的适用频率为400～2 500 GHz，供电电压为2．7～5．5 V，具有较高的三阶输入截止点(IIP3在2 450 MHz)和<0．1μA的低功率关闭模式，是手持通信设备的理想器件，因此本设计采用此芯片。电路设计，如图5所示。
    本接收机采用两次下变频进行鉴频，MAX2680为第一次下变频，产生一个45．05 MHz的中频信号。／SHDN为开关控制使能端，当为低电平时芯片不工作，当为高电平时芯片正常工作。接收的RF信号范围为400～450MHz，满足MAX2680的适用范围，本振信号L0由锁相环混频器产生。理论上，当RF为400 MHz，L0为445 MHz时，混频的增益为11 dB；而实际测量：当RF为405 MHz，功率为－48 dBm，L0为450．05 MHz，功率为－16 dBm时，输出IF为45．05 MHz，功率为-54 dBm。满足后续模块(鉴频芯片TA31136对输入信号的要求)对功率信号的要求。
