　　有两个输入端的双稳电路常用作电机调速、电源上下限告警等用途。有一个输入端的双稳电路作为单端比较器用于各种检测电路。

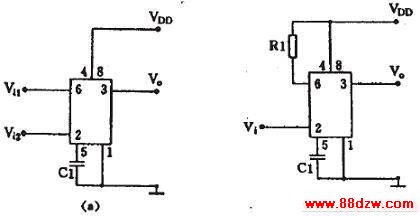

    图6 555构成R-S触发器
　　2)施密特触发器型双稳
　　将555电路的6、2脚并接起来接成只有一个输入端的触发器，如图7(a)所示，这个触发器输出电压和输入电压的关系是一个长方形的回线形，如图7(b)所示，从曲线可知，当输入V1=0时输出Vo=1，当输入电压从0上升到>2/3VDD后，Vo翻转成0，当输入电压从最高值下降到<1/3VDD后，Vo又翻转成1。由于它的输入有两个不同的阈值电压，所以，这种电路常用于电子开关，各种控制电路、波形的变换和整形，如图8所示。


图7 555构成施密特触发器

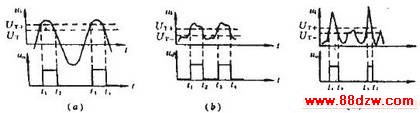

图8波形的变换和整形

4 555无稳电路(振荡器)
　　由555定时器构成的多谐振荡器如图9(a)所示，其工作波形见图9(b)。
　　接通电源后，电源VDD通过R1和R2对电容C充电，当Uc<1/3VDD时，振荡器输出Vo=1，放电管截止。当Uc充电到≥2/3VDD后，振荡器输出Vo翻转成0，此时放电管导通，使放电端(DIS)接地，电容C通过R2对地放电，使Uc下降。当Uc下降到≤1/3VDD后，振荡器输出Vo又翻转成1，此时放电管又截止，使放电端(DIS)不接地，电源VDD通过R1和R2又对电容C充电，又使Uc从1/3VDD上升到2/3VDD,触发器又发生翻转，如此周而复始，从而在输出端Vo得到连续变化的振荡脉冲波形。脉冲宽度TL≈0.7R2C，由电容C放电时间决定；TH=0.7(R1+R2)C，由电容C充电时间决定，脉冲周期T≈TH+TL。


    图9 555构成多谐振荡器
　　上面仅讨论了由555定时器构成的几种典型应用实例。实际上，由于555定时器灵敏度高，功能灵活，因而在电子电路中获得广泛应用。

www.88dzw.com

2  555单稳电路
　　单稳电路有一个稳态和一个暂稳态，是利用电容的充放电形成暂稳态的，因此它的输入端都带有定时电阻和定时电容，常见的555单稳电路有两种：
　　1)人工启动型
　　将555电路的6、2脚并接起来接在RC定时电路上，在定时电容CT，两端接按钮开关SB，就成为人工启动型555单稳电路，如图4(a)所示，用等效触发器替代555，并略去与单稳工作无关的部分后见图4(b)所示，下面分析它的工作原理：
　　稳态：接上电源后，电容CT很快充电到VDD，从图4(b)看到，触发器输入R=1，S=1，从功能表看到输出Vo=0，这是它的稳态。
　　暂稳态：按下开关SB，CT上电荷很快放到零，相当于触发器输入R=0，S=0，输出立即翻转成Vo=l，暂稳态开始。开关放开后，电源又向CT充电，经过时间TD后，CT上电压上升到>2/3VDD时，输出又翻转成Vo=O，暂稳态结束。TD就是单稳电路的定时时间或延时时间，它和定时电阻RT和定时电容CT的值有关：TD=1.1RTCT。
