1  555时基电路的特点
　　555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

    图1 555集成电路内部结构图
　　555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。

    图2 555集成电路封装图
　　我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS端悬空。另外还有复位端MR，控制电压端Vc，电源端VDD和
地端GND。这个特殊的触发器有两个特点：
　　(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;
　　(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD是高电平1，<1/3VDD是低电平0。如果在控制端(Vc)上控制电压Vc时，这时上触发电平就变成Vc值，下触发电平就变成1/2Vc值，可  见改变控制端的控制电压值就可以改变上下触发电平值。它的功能表见图3(B)所示。

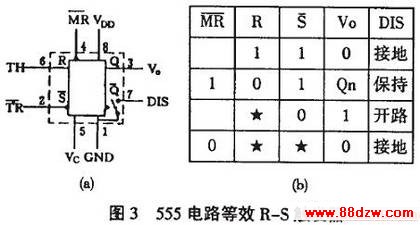

图3 555电路等效R—S触发器
　　555集成电路有双极型和CMOS型两种。CMOS型的优点是功耗低、电源电压低、输入阻抗高，但输出功率较小，输出驱动电流只有几毫安。双极型的优点是输出功率大，驱动电流达200毫安，其他指标则不如CMOS型的。

　　555的应用电路很多，只要改变555集成电路的外部附加电路，就可以构成几百种应用电路，大体上可分为555单稳、555双稳及555无稳(即振荡器)三类。

2  555单稳电路
　　单稳电路有一个稳态和一个暂稳态，是利用电容的充放电形成暂稳态的，因此它的输入端都带有定时电阻和定时电容，常见的555单稳电路有两种：
