该无触点电冰箱保护器元件少、成本低、体积小、无需调试，用双向可控硅替代了继电器。
　　工作原理

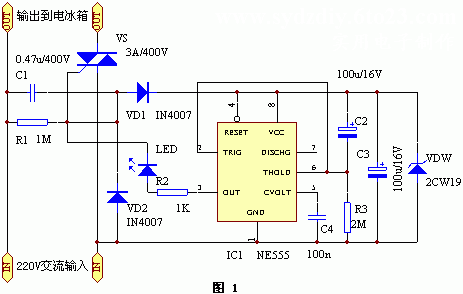

　　该保护器电路如图1所示（点此下载原理图）。220V交流电源经过电容器C1降压，VD1半波整流、VDW稳压后供给时基电路555作为工作电源，接通电源约5分钟，时基电路的③脚输出端由低电平变为高电平，双向可控硅VS导通工作，给电冰箱供电。此时发光二极管LED点亮，表示供电正常。

　　元器件选择与制作
　　元器件选择见附表。
  编　　号 名　　称 型　　号 数　　量 R1 电阻 1M 1W 1 R2 电阻 1K 1/8W 1 R3 电阻 2M 1/8W 1 C1 金属化纸介电容 0.47u/400V 1 C2、C3 电解电容 100uF/16V 2 C4 涤纶电容 100n 1 VD1、VD2 整流二极管 IN4007 2 VDW 稳压二极管 2CW19（12V） 1 LED 发光二极管   1 VS 双向可控硅 3A/400V 1 IC1 时基电路 NE555 1
　　该电路由于使用元件少，安装容易，只要连接正确，一般无需调试即可正常工作。
