　　本文介绍的这种防盗报警器既可作开门照明灯控制器用，又可作防盗报警器用，其性能非常稳定可靠，几乎没有误报，可供广大电子爱好者制作参考。
　　工作原理

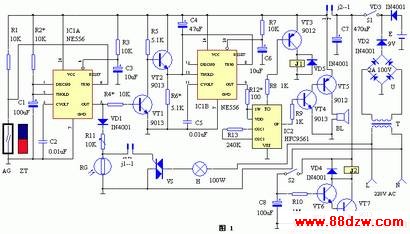

　　 该装置电路工作原理见图1（点击下载原理图）。它是由触发装置、单稳态延时电路、报警声发生器、音频功放电路、灯光控制电路、预置封锁电路和电源电路等部分组成。当房门锁上时，永久磁铁ZT和常闭型干簧管AG靠得很近，ZT的磁力线导致AG内两触片分离，于是IC1A的⑥脚呈高电平，IC1A处于复位状态，其输出端⑤脚为低电平，双向可控硅VS无触发电流而阻断，故照明灯H处于熄灭状态。此时三极管VT1亦无偏压而截止，VT2则导通，使IC1B的12、⑧脚呈高电平（大于2/3电源电压），故IC1B的⑨脚亦输出低电平，音响集成电路IC2无电源不工作。
　　一旦房门被打开，致使ZT和AG分离，AG内两触片自然接通，导致IC1A的⑥脚变为低电平（低于1/3电源电压），此时IC1A立即置位，IC1A的⑤脚由原来的低电平变为高电平，它分为两个支路：一路使双向可控硅VS触发导通，照明灯H即刻点亮，这可作进门照明灯用。如果白天进门，由于光敏电阻RG内阻很小，R11与RG的分压不足以使VS触发导通，故白天进门时，H可以不亮。另一路电流使三极管VT1导通，导致VT2截止，C4的短接状态解除，电源通过R6向C4充电，此时IC1B的12、⑧脚电位越来越低，当其电位低于1/3电源电压时，IC1B的输出端⑨脚变为高电平，此时IC2获得电源而工作。IC2的T0端不断有脉冲电流产生，经三极管VT3放大后，推动继电器J1的触点j1－1动合开，这样就使原来恒亮的照明灯变成了闪烁灯，以增强报警时的紧张气氛，同是地IC2的O/P端输出报警音频信号，经VT4、VT5放大后，推动扬声器BL发出宏亮的声音。
　　该装置报警一段时间，小偷吓跑了，其警笛声可以自动停止。这是因为IC1A呈单稳态工作模式，待它的①、②脚上的电压充至2/3电源电压时，IC1A就自动复位，IC1A的⑤脚就自动恢复为低电平。
　　预置封锁电路由三极管VT6、VT7构成，在开启整机电源开关S1之后，应近按一下开关S2，使VT6、VT7导通，继电器J2暂时吸合，其触点j2－1断开，切断了报警电路的电源，故主人在设置报警器关门的时候不会引起误报。当门锁好之后，C9放电完毕，VT6、VT7截止，J2释放，其触点j2－1闭合，振荡器电路的供电自动接通，整机处于守候状态。
　　元器件选择与制作
　　元器件选择见下表。


编　号 名　称 型　号 数　量 编　号 名　称 型　号 数　量 R1、3、7 电阻 10K 3 C7 电解电容 470u 1 R2* 电阻 3M 1 VD1－5 整流二极管 IN4001 5 R4* 电阻 10K 1 U 整流全桥 2A/100V 1 R5 电阻 5.1K 1 VT1、2、4、7 晶体三极管 9013 4 R6* 电阻 1K 1 VT3、5 晶体三极管 9012 2 R8、9 电阻 1K 2 VT6 晶体三极管 9014 1 R10 电阻 1M 1 VS 双向可控硅 3A/400V 1 R11 微调电阻 10K 1 IC1 双时基集成电路 NE556 1 R12* 电阻 100Ω 1 IC2 报警集成电路 HFC9561或其它类似电路 1 R13 电阻 240K 1 J1、2 电磁继电器 JRX－13F 2 RG 光敏电阻 MG45－34非密封型 1 AG 干簧管 常闭型（可选用成品磁控开关） 1 C1、8 电解电容 100u 2 S1、2 开关 钮子开关 2 C2、5 涤纶电容 0.01u 2 H 白炽灯 100W 1 C3、6 电解电容 10u 2 T 电源变压器 9V/5W 1 C4 电解电容 47u 1 E 电池组 9V 1
