　　这是一个能双向设置的报警电路，它采用一块施密特集成电路，具有反应灵敏且声光显示，体积小、功耗低，全部元件只有13只，成本很低。
　　工作原理

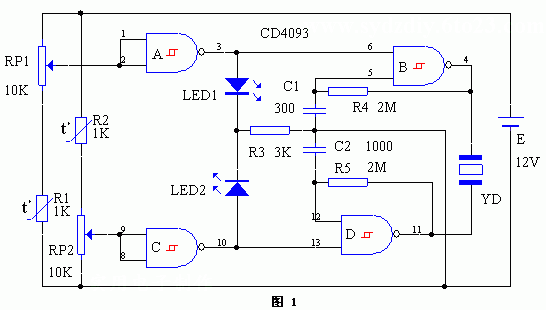

　　本电路分两部分，由A、B及R4、C1组成上限报警功能。而以C、D及R5、C2构成下限报警功能，电路见图1（点击下载原理图）。
　　平时RP1、RP2分别设置上限和下限两个报警点，使A和C输入端都为高电平，输出都为低电平而使振荡器都停振。当温度过高时，热敏电阻R1阻值减小，使A输出高电平，B起振，压电陶瓷片YD发出高音调的蜂鸣声。同时，发光二极管LED1亮，显示温度过高。温度过低时，热敏电阻R2阻值增大使C输出高电平，D起振，压电片YD发出低音调的蜂鸣声。发光二极管LED2亮，显示温度过低。
　　由于CMOS电路静态功耗极小，电流仅在微安级，故静态时的电源消耗主要在RP1、RP2和热敏电阻上。若能采用阻值在百kΩ以上的专用测温电阻，RP1、RP2也相应地按图中比例加大，则静态时的电源消耗可控制得很小，这对延长电池使用寿命极为有利。
　　元器件选择及制作
　　元器件清单见下表。


编　号 名　称 型　号 数　量 R1、2 热敏电阻 1K 2 R3 电阻 3K 1 R4、5 电阻 2M 2 RP1、2 可调电阻 10K　　线性 2 C1 涤纶电容 300P 1 C2 涤纶电容 1000P 1 LED1、2 发光二极管 Φ3mm 1 IC 施密特集成电路 CD4093或MC14093 1 YD 压电蜂鸣器 Φ20mm HTD20A－1型 1 E 电池 打火机专用12V小电池 1

　　该报警器使用的元器件都不大，可做得像火柴盒那样小巧。
　　若用光敏电阻代替热敏电阻，可作光照强度报警器。也可将施密特触发器的另一输入端利用下来，作光照、温度的双功能双向报警。从LED引出控制信号控制补光、加湿（如超声波加湿器）便组成自动补光、恒湿控制器。
