   1．H型桥式驱动电路
   直流电机驱动电路使用最广泛的就是H型全桥式电路，这种驱动电路可以很方便实现直流电机的四象限运行，分别对应正转、正转制动、反转、反转制动。它的基本原理图如图1所示。

      全桥式驱动电路的4只开关管都工作在斩波状态，S1、S2为一组，S3、S4为另一组，两组的状态互补，一组导通则另一组必须关断。当S1、S2导通时，S3、S4关断，电机两端加正向电压，可以实现电机的正转或反转制动；当S3、S4导通时，S1、S2关断，电机两端为反向电压，电机反转或正转制动。

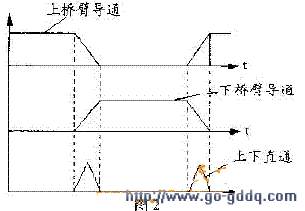

     在小车动作的过程中，我们要不断地使电机在四个象限之间切换，即在正转和反转之间切换，也就是在S1、S2导通且S3、S4关断，到S1、S2关断且S3、S4导通，这两种状态之间转换。在这种情况下，理论上要求两组控制信号完全互补，但是，由于实际的开关器件都存在开通和关断时间，绝对的互补控制逻辑必然导致上下桥臂直通短路，比如在上桥臂关断的过程中，下桥臂导通了。这个过程可用图2说明。因此，为了避免直通短路且保证各个开关管动作之间的协同性和同步性，两组控制信号在理论上要求互为倒相的逻辑关系，而实际上却必须相差一个足够的死区时间，这个矫正过程既可以通过硬件实现，即在上下桥臂的两组控制信号之间增加延时，也可以通过软件实现（具体方法参看后文）。


3

    驱动电流不仅可以通过主开关管流通，而且还可以通过续流二极管流通。当电机处于制动状态时，电机便工作在发电状态，转子电流必须通过续流二极管流通，否则电机就会发热，严重时烧毁。

   开关管的选择对驱动电路的影响很大，开关管的选择宜遵循以下原则：

   (1)由于驱动电路是功率输出，要求开关管输出功率较大；

   (2)开关管的开通和关断时间应尽可能小；

   (3)小车使用的电源电压不高，因此，开关管的饱和压降应该尽量低。

   在实际制作中，我们选用大功率达林顿管TIP122或场效应管IRF530，效果都还不错，为了使电路简化，建议使用集成有桥式电路的电机专用驱动芯片，如L298、LMD18200，性能比较稳定可靠。

   由于电机在正常工作时对电源的干扰很大，如果只用一组电源时会影响单片机的正常工作，所以我们选用双电源供电。一组5V给单片机和控制电路供电，另外一组9V给电机供电。在控制部分和电机驱动部分之间用光耦隔开，以免影响控制部分电源的品质，并在达林顿管的基极加三极管驱动，可以给达林顿管提供足够大的基极电流。图3所示为采用TIP122的驱动电机电路，IOB8口为“0”，IOB9口输入PWM波时，电机正转，通过改变PWM 的占空比可以调节电机的速度。而当IOB9口为“0”，IOB8口输入PWM波时，电机反转，同样通过改变PWM的占空比来调节电机的速度。
