如何制作电动小车的电机驱动电路

文章摘要： 图4为采用内部集成有两个桥式电路的专用芯片L298所组成的电机驱动电路。驱动芯片L298是驱动二相和四相步进电机的专用芯片，我们利用它内部的桥式电路来驱动直流电机，这种方法有一系列的优点。每一组PWM波用来控制一个电机的速度，而另外两个I/O口可以控制电机的正反转，控制比较简单，电路也很简单，一个芯片内包含有8个功率管，这样简化了电路的复杂性，如图所示IOB10、IOB11控制第一个电机的方向，IOB8 输入的PWM 控制第一个电机的速度；IOB12、IOB13控制第二个电机的方向，IOB9输入的PWM控制第二个电机的速度。 LMD18200是美国国家半导体公司推出的专用于直流

如何制作电动小车的电机驱动电路,标签：电子小制作,http://www.88dzw.com

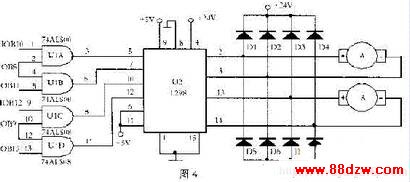

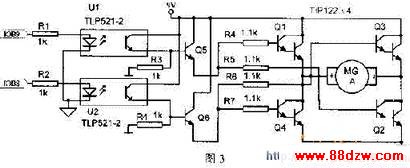

    图4为采用内部集成有两个桥式电路的专用芯片L298所组成的电机驱动电路。驱动芯片L298是驱动二相和四相步进电机的专用芯片，我们利用它内部的桥式电路来驱动直流电机，这种方法有一系列的优点。每一组PWM波用来控制一个电机的速度，而另外两个I/O口可以控制电机的正反转，控制比较简单，电路也很简单，一个芯片内包含有8个功率管，这样简化了电路的复杂性，如图所示IOB10、IOB11控制第一个电机的方向，IOB8 输入的PWM 控制第一个电机的速度；IOB12、IOB13控制第二个电机的方向，IOB9输入的PWM控制第二个电机的速度。

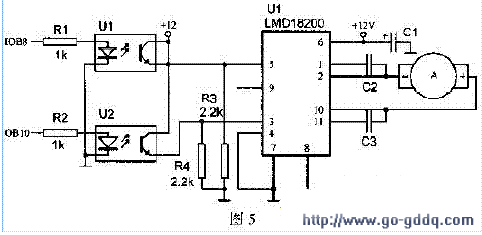

     LMD18200是美国国家半导体公司推出的专用于直流电动机驱动的H桥组件，同一芯片上集成有CMOS控制电路和DMOS功率器件。此种芯片瞬间驱动电流可达6A，正常工作电流可达3A，具有很强的驱动能力，无“shot-through”电流，而且此种芯片内部还具有过流保护的测量电路，只需要在LMD18200的8脚输出端测出电压和给定的电压比较即可保护电路过流，从而实现电路的过流保护功能。由LMD18200组成的电机驱动电路如图5 所示。LMD18200 的5 脚为PWM 波输入端，通过改变PWM 的占空比就可调节电机的速度，改变3脚的高低电平即可控制电机的正反转。此电路和以上几种驱动电路比较具有明显的优点，驱动功率大，稳定性好，实现方便，安全可靠。

    2．PWM 控制
    PWM（脉冲宽度调制）控制，通常配合桥式驱动电路实现直流电机调速，非常简单，且调速范围大，它的原理就是直流斩波原理。如图1所示，若S3、S4关断，S1、S2受PWM控制，假设高电平导通，忽略开关管损耗，则在一个周期内的导通时间为t，周期为T，波形如图6，则电机两端的平均电压为： U=VCC t/T=αVcc ，其中，α=t/T称为占空比，Vcc为电源电压（电源电压减去两个开关管的饱和压降）。

   电机的转速与电机两端的电压成比例，而电机两端的电压与控制波形的占空比成正比，因此电机的速度与占空比成比例，占空比越大，电机转得越快，当占空比α＝1时，电机转速最大。PWM控制波形的实现可以通过模拟电路或数字电路实现，例如用555搭成的触发电路，但是，这种电路的占空比不能自动调节，不能用于自动控制小车的调速。而目前使用的大多数单片机都可以直接输出这种PWM波形，或通过时序模拟输出，最适合小车的调速。我们使用的是凌阳公司的SPCE061 单片机，它是16位单片机，频率最高达到49MHz，可提供2 路PWM 直接输出，频率可调，占空比16级可调，控制电机的调速范围大，使用方便。SPCE061单片机有32个I/O口，内部设有2个独立的计数器，完全可以模拟任意频率、占空比随意调节的PWM信号输出，用以控制电机调速。在实际制作过程中，我们认为控制信号的频率不需要太高，一般在400Hz以下为宜，占空比16级调节也完全可以满足调速要求，并且在小车行进的过程中，占空比不应该太高，在直线前进和转弯的时候应该区别对待。若车速太快，则在转弯的时候，方向不易控制；而车速太慢，则很浪费时间。这时可以根据具体情况慢慢调节。在2003年
