多功能呼救器原理,标签:电子小制作,http://www.88dzw.com 多功能呼救器有呼救、照明、助听、门铃、声控彩灯节拍等多种功能。其体积如袖珍收音机,故携带方便。
工作原理:

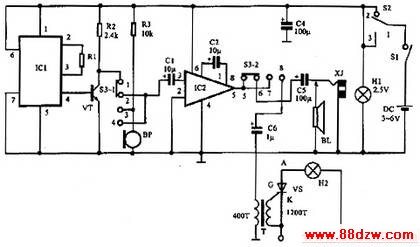

其原理如图146所示。整机由呼救报警信号产生电路、音频功放电路、声控彩灯节拍器与转换开关等部分组成。
当合上电源开关S1,转换开关S2置2位,S3置1?与5?位时,本机处于呼救报警状态。由IC1音乐集成电路KD9561组成的呼救报警信号发生器被触发导通,产生的报警信号经三极管VT(9013)前置放大,再经音频功放电路IC2(LM386)放大,后级C5推动扬声器(BL,8Ω)发出呼救报警信号。
当S2置3时,小灯泡H1通电发光,此时为照明状态。当S2置2位,S3置2?位时,微音器BP将微音信号经电容C1耦合至IC放大,并通过耳机发音,起到助听作用,该声音通过扬声器放出时,就可起到扩音作用。
当S2置2位、S3置3?位时,话音或音乐信号经微音器BP输出微音信号、再经IC2放大后,通过变压器T耦合至单向可控硅VS的控制极G,触发VS随着话音或音乐信号的大小,时而导通,时而截止,使彩灯H2闪光。
当S2置2位,S1两端并接门铃按钮线,该机就可用作门铃。
电路中,R1为音调调整电阻,C1、C5为耦合电容器,C2为IC2的增益调整电容。
无件选择与制作:
IC1选用软封装工艺的四声音乐集成电路KD9561;IC采用八脚双列直插式塑封音频功放集成电路LM386,VT用9013。T可采用半导体收音机输出变压器。单向可控硅VS选用3A100V的。H1用聚光手电泡。S2为2×2按钮开关,S3为2×4开关。
