　　这个三用机电路简单，制作容易，不需调试，有一定的实用价值，很适合业余制作。
　　工作原理

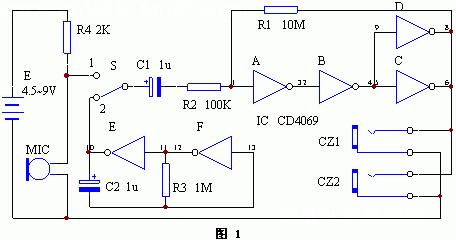

　　该机电原理见图1（点此下载原理图）。它由一个CMOS六反相器组成。A—D组成奇数级负反馈放大器。R1为反馈电阻，调节R2和R1的比值可调节电压增益，其典型增益可达100倍。F3和F4并联是为了增强放大器的负载能力。E和F构成一个低频信号发生器，它是一个最简单的CMOS多谐振荡器。它的振荡频率约为0.7Hz。改变C2或R3，可改变其振荡频率。R4和MIC构成拾音电路。
　　在作助听和记忆增强应用时，开关S置于1的位置，MIC将外界声音转换为电信号进入放大器进行放大，再由耳机输出。作记忆增强时，用双耳机听可减少外界干扰。
　　在作催眠器时，开关S置于2的位置，0.7Hz的低频信号经变压器放大，在耳机中可以听到“嗒嗒”的拍点声，类似下雨时的声音，让人放松，从而起到催眠的作用。
　　元器件选择与制作
　　元器件清单见下表。


编　号 名　称 型　号 数　量 R1 电阻 10M　1/8W 1 R2 电阻 100K　1/8W 1 R3 电阻 1M　1/8W 1 R4 电阻 2K　1/8W 1 C1、C2 电解电容 1u/16V 2 IC COMS六反相器 CD4069、C033、C003、C063、CC4069 1 MIC 话筒 小型驻极体电容话筒 1 CZ1、CZ2 耳机插座 　 2

　　电源在4.5－9V间选择，可用一块叠层电池供电。该电路只要接线正确，不用调试，即可使用。整个电路可装在小肥皂盒中。
