如何改造充电器

文章摘要： 市售充电器大多结构简单,没有充电控制功能,性能较好的多为定时型,虽能完成充电电流的转换,但只能对某一特定容量电流充电,通用性较差.笔者对一只四槽AA电池充电器进行改造,使其具有单节充满自停功能(相同多路电路即可形成多节充满自停).其单元电路如附图(基准电压共用)所示.电池装入电池槽中,当电池电压低于基准电压时,运放输出高电平,Q导通,电池充电,充电指示灯LED1点亮,当电池电压上升超过基准电压时,运放翻转,输出低电平,LED2亮、LED1灭表示电池巳基本充满,Q截止,电源通过R6继续对电池进行涓流充电.基准电压由精密可调基准电压源TL431经RP1分压(约1.45V)得到,注意:当电池

如何改造充电器,标签：电子小制作,http://www.88dzw.com

    市售充电器大多结构简单,没有充电控制功能,性能较好的多为定时型,虽能完成充电电流的转换,但只能对某一特定容量电流充电,通用性较差.笔者对一只四槽AA电池充电器进行改造,使其具有单节充满自停功能(相同多路电路即可形成多节充满自停).

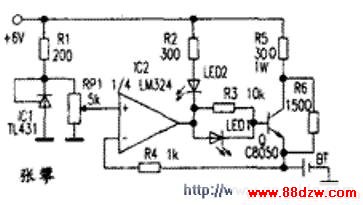

　　其单元电路如附图(基准电压共用)所示.

　　电池装入电池槽中,当电池电压低于基准电压时,运放输出高电平,Q导通,电池充电,充电指示灯LED1点亮,当电池电压上升超过基准电压时,运放翻转,输出低电平,LED2亮、LED1灭表示电池巳基本充满,Q截止,电源通过R6继续对电池进行涓流充电.基准电压由精密可调基准电压源TL431经RP1分压(约1.45V)得到,注意:当电池电压超过阀值电压,切换到涓流充电后,电池电压会缓慢下降,一旦低于阀值电压,系统又会切换到大电流充电,如此反复不利于被充电池,此时应增大涓流充电电流,或适当调高基准电压.
