121-E型数显控温仪升级改造

文章摘要： 该控温仪原温度检测范围为0℃~300℃,上限、下限分别为可调整型控温仪.因工作需要对其进行改造.扩展为-40~300℃控温范围,改造后不影响原机性能,使用方法不变.具体如下:将原机上限、下限、调整电位器的公共接地端断开,串接一只选择开关后,再接上W1、W2两只可调电阻的一端,并将W1另一端接至-5V电源上,W2另一端接地即可.调试时,先将W2调到1/2处再细调W1,使其显示的数值为所需值,比如-40%.调整时需仔细、反复调整两只可调电阻,直到满意为止.W1、W2最好使用线绕或质量好的实心可调电阻,以保证仪器工作稳定.选择开关使用时,以0℃为界,1挡为原机0~300℃,2挡为-40~300

121-E型数显控温仪升级改造,标签：电子小制作,http://www.88dzw.com

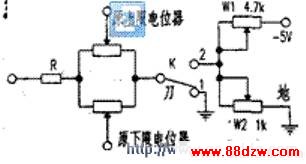

   该控温仪原温度检测范围为0℃~300℃,上限、下限分别为可调整型控温仪.因工作需要对其进行改造.扩展为-40~300℃控温范围,改造后不影响原机性能,使用方法不变.具体如下:将原机上限、下限、调整电位器的公共接地端断开,串接一只选择开关后,再接上W1、W2两只可调电阻的一端,并将W1另一端接至-5V电源上,W2另一端接地即可.调试时,先将W2调到1/2处再细调W1,使其显示的数值为所需值,比如-40%.调整时需仔细、反复调整两只可调电阻,直到满意为止.W1、W2最好使用线绕或质量好的实心可调电阻,以保证仪器工作稳定.选择开关使用时,以0℃为界,1挡为原机0~300℃,2挡为-40~300℃.改装接线图如下.
