　　在一些特殊场合，需要将电话声音加以扩大供多人收听，有时还需要对电话内容进行录音。本文介绍的这个扩音、录音附加装置能满足这两种用途，制作时不需改动电话机，使用时只要放在电话机旁即可。
　　工作原理

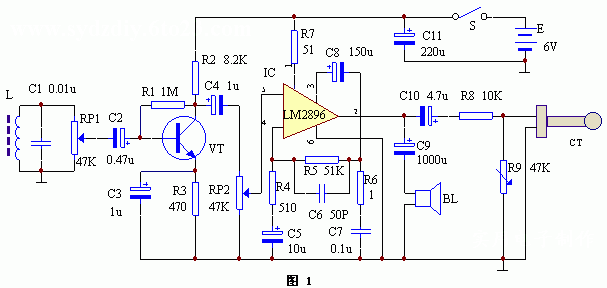

　　该装置的电路工作原理见图1（点此下载原理图）。当话音电流在电话机内线圈（听筒线圈）中通过时，其附近就存在着与话音变化规律完全一致的磁场，如果这时外加一个线圈L，在其两端就会感应出与磁场变化规律相同的信号电压，然后再对该信号进行放大处理，就可以推动扬声器供多收听。
　　图中，线圈L将电话机话音泄漏磁场转换成电信号后，通过可调电阻RP1的控制进入由三极管VT组成的前置放大级，然后再通过C4和RP2进入功率放大级，由IC进行功率放大，从IC②脚输出的信号推动扬声器BL放出洪亮的声音。其中R5构成功放级的深度负反馈，可明显改善音质。R6、C7构成的网络主要是保护放大器和扬声器。LM2896集成电路在4Ω负载上，其输出功率可达5W，在一间100平方米的房间可供几十人收听。为了能将电话内容录音，LM2896的输出信号还有一部分通过电容C10耦合、R8限流和R9分压后，输入录音机的线路输入端进行实时录音。
　　元器件选择与制作
　　元器件清单见下表。


编　号 名称　 型　号 数　量 编　号 名　称 型　号 数　量 R1 电阻 1M 1 C5 电解电容 10u/16V 1 R2 电阻 8.2K 1 C6 涤纶电容 50P 1 R3 电阻 470Ω 1 C7 涤纶电容 0.1u 1 R4 电阻 510Ω 1 C8 电解电容 150u/16V 1 R5 电阻 51K 1 C9 电解电容 1000u/16V 1 R6 电阻 1Ω 1 C10 电解电容 4.7u/16V 1 R7 电阻 51Ω 1 C11 电解电容 220u/16V 1 R8 电阻 10K 1 VT 晶体三极管 9014 1 R9 微调电阻 47K 1 IC 功放集成电路 LM2896 1 RP1、RP2 可调电阻 47K 2 L 拾音线圈 自制 1 C1 涤纶电容 0.01 1 S 钮子开关   1 C2 电解电容 0.47u/16V 1 BL 扬声器 4Ω 10W 1 C3、C4 电解电容 1u/16V 2 　 　 　 　
