工作原理

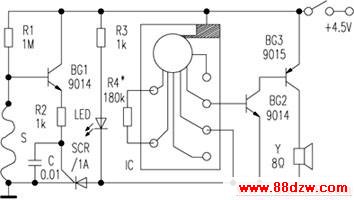

　　如附图所示。电路中由Ｒ１为ＢＧ１的ｂ极提供偏置电压。在警戒状态下，ｂ极偏置电压经警戒线Ｓ对地短路，ＢＧ１不工作。如遇盗情，Ｓ被断开，ＢＧ１立即得电工作。ＢＧ１射极电流经Ｒ２触发ＳＣＲ导通，指示灯ＬＥＤ亮，ＩＣ输出报警信号，经ＢＧ２、ＢＧ３复合放大后，驱动扬声器放音。这时即使是把Ｓ重新接通，也照报不误，只有关闭电源开关才能解除报警，所以具有防破坏作用。

元件选择
　　所有元件均为常用件，其值如图标注。其中ＩＣ为ＣＷ９５６１四声报警集成块，通过不同的接线方法，可得到不同的报警信号。当然，也可视需要和条件选用其他类型的集成块。Ｙ为８Ω小型高音或低音扬声器。
几点说明
　１． 由于Ｒ１取值较大，且与ＢＧ１共同组成电子开关，不仅灵敏度高，而且极大限度地降低了报警器在警戒状态下自身的功耗。这是本电路的突出特点之一。经测量，警戒状态下，本电路功耗约为５μＡ左右，三节五号电池可用半年以上。经四年多来的使用，证明效果良好。
　２． 警戒线可直接用细漆包线，也可用普通多股软导线，去掉绝缘皮，把内部细铜丝一根一根抽出，再分别头尾相连，长度视需要而定。注意既要接触良好，又要保持隐蔽和易断。
　３． 如嫌报警声小，可对本电路作相应的改动，如增加电源电压，以提高输出功率。
