电视伴音红外转发器,标签:电子小制作,http://www.88dzw.com 这个电视伴音红外转发器,具有结构简单、易于制作、无干扰、噪声低等优点。
工作原理

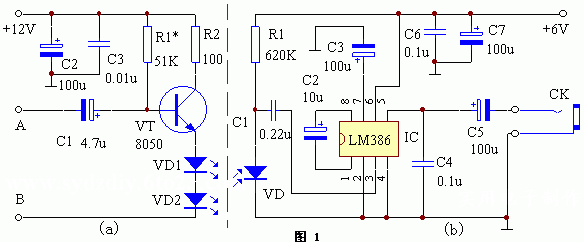

该转发器由发射和接收两部分构成(点此下载原理图)。图1(a)为发射部分电路原理。鉴频后的伴音(音频)信号经三极管VT放大后推动红外发射管。由于发射管的发射强度与通过其电流成正比,所以VD1、VD2所发出的红外光,便受到音频信号的调制。为了防止失真,VD1、VD2要设一定的偏置。图1(b)是接收部分原理图。其电路采用一块音频放大集成电路LM386。VD为红外线接收管。当被音频信号调制的红外光照射到VD时,在其两端产生一个与音频信号变化规律相同的电信号,经C1耦合至IC,进行放大。由于IC具有功率放大作用,所以可同时供1-4副耳机收听。
元器件选择与制作
三极管VT选用8050中功率管,PCM =300mW,ICM=500mA,R2的功率不小于1/4W,VD为红外线接收管(不能用光电二极管,否则受可见光干扰影响接收效果)。
本转发器的调试很简单。发射部分只需调节R1使VT的静态电流在30mA左右。接收部分只要安装无误,不需调试即可工作。
发射部分可以安装在电视机内部,采用机内12V电源供电。信号输入A、B端,接到音量电位器两端。对于采用集成电路的直流音量控制的电话机,可将A、B两端接到喇叭两端,不过要加设一只开关,将喇叭关断(利用耳机输出插孔更方便)。调节音量,使其转发距离最远而又不失真。
两只发射管安装时,要考虑其辐射范围,让它们的有效辐射角度有一部分重叠。
本转发器的设计灵敏度稍低,目的是增加抗干扰能力。经实测,其有效转发距离不小于3m,完全可以满足一般家庭需要。
