　　BTL(Bridge-Tied-load)意为桥接式负载。负载的两端分别接在两个放大器的输出端。其中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。负载上将得到原来单端输出的2倍电压。从理论上来讲电路的输出功率将增加4倍。BTL电路能充分利用系统电压，因此BTL结构常应用于低电压系统或电池供电系统中。在汽车音响中当每声道功率超过10w时，大多采用BTL形式。BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。用集成功放块构成一个BTL放大器需要一个双声道或两个单声道的功放块。但是并不是所有的功放块都适用于BTL形式，BTL形式的几种接法也各有优劣、下面藉助于制作实验，对各种接法逐一介绍。实验中用到的功放集成块有LM1875，LM3886，TDA1514，LM4766。由于个人比较偏好于LM4766的音色，且其他IC的应用杂志上也多有介绍。因此以LM4766的BTL应用为例。

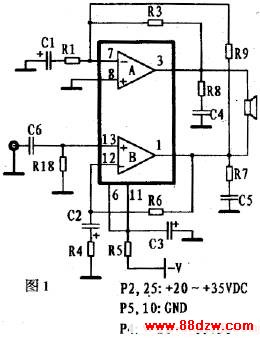

　　图1所示是LM4766的第一种BTL应用接法。输入信号从LM4766放大器B的同相输入端输入，R6，R4，C2是其负反馈网络。放大器A的反相输入端信号经过R9从放大器B的输出端引入。并被R9，R1，C1分压。同时R1，C1，R3鹏又是放大器A的负反馈网络。假设C6端输入信号为V，放大器B的增益为PB＝（R4＋R6）／R4，B的输出端电压为PB*V。放大器A的输入是经过分压的，分压系数为 R1／（ R9＋R1），在电路中一般取R9=R6，R4＝R1。因此分压系数为1／PB，放大器A的反相输入信号亦为 V，其增益为-（R4＋R6）／R4，R3一般等于R6，所以A的增益为-PB*V。在负载上得到的输出为此两信号的迭加，即2PB*V。但是在此种形式的应用中存在着影响音效的环节。首先是R9必须严格等于R6，否则这一误差将会被A的放大系数所放大，使A和B的输出信号幅度相差很多。其二由于A的负反馈中C1的存在，A的输出在相位上并不会完全与B的输出相差180°。这是HI-FI玩家最忌讳的事。在实际制作与聆听中也发现，电路的输出在定位与层次感上，的确是让人糊涂。但此电路不论是空载，还是无输入信号或输入信号的信号源内阻很大，电路皆能正常工作。而且额外增加的元器件仅一电阻而已。稳定简单是此电路的特点。

　　图2所示是LM4766的第二种BTL应用接法。A作为反相放大器，B作为同相放大器。A的增益为-R17／R1，B的增益为（R4＋R6）／R4，可取适当的值使二者增益相等。由于A、B放大器的输入信号在相位上是绝对相等的，经过放大后相位即使有延迟，但只要延迟的相位相等，迭加后也不会存在相位混乱的问题。此电路的适应性很不理想。因为它对输入信号源的要求很高。信号源必须在电路上电前加入，而且内阻要足够小。在不接入信号源时，A作为跟随器将会输出一直流电压损坏喇叭。当信号源内阻太大时，A的放大系数会变小。此种接法适用于在电路中加有低输出电阻的前级的电路系统中。

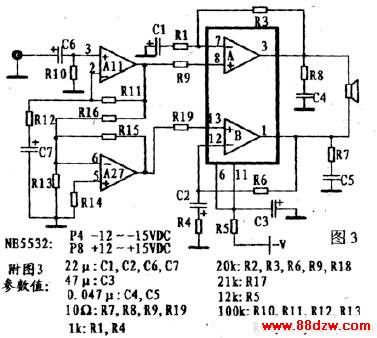

　　图3所示是LM4766的第三种BTL应用接法。电路中加有一块NE5532。它改善了图2接法中的不稳定性。NE5532的放大器 A11 为电压跟随器，A27为反相器。因此，LM4766的两个同相放大器的输入是反相的，它们的输出亦是反相的。在All中使用了C7电容，应此在A11的输出中是不含直流分量的，所以A27可采用直流负反馈，这使得 A27 的输出与 A11 的输出正好相差180°，因而不存在图1所说的相位延迟问题。同时由于NE5532的输出内阻是相当小的，它又解决了图2中不稳定的问题。只是电路中增加了一块IC，使电路的复杂程度有所提高。
