　　一般助听器耳机都是戴在耳朵上听的，对部分耳聋患者可能不起作用。这里介绍的‘耳机”是咬在口中，通过牙齿广(“骨导”的方式）来听的，它能使部分患者重新听到声音。
　　制作原理
　　声波经外耳道传到鼓膜、听小骨，刺激耳蜗内听觉感受器，这一传导途径称为“气导”。另外一波振动还可以通过头部的骨胳如(如乳突、牙齿）振动传导到内耳，刺激听觉感受器，即“骨导”。部分传导性耳聋患者不能通过“气导”的方式听到声音，却能通过“骨导”的方式
听到声音。这里介绍的“耳机”就是根据这一原理由制而成的。“耳机”插入助听器耳机插孔后，声音电流通过磁场中的线圈转变为机械振动，将“耳机”咬在口中，就可以通过“骨导”的方式听到声音了。将“耳机”与收音机等相连，还可以欣赏音乐。
　　制作方法

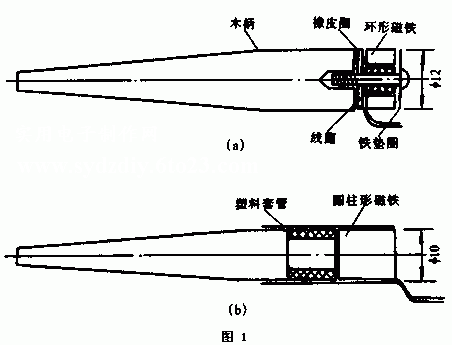

　　用普通8Ω耳塞机内环形磁铁和小型扬声器内圆柱形磁钢分别制作了两只“耳机”。图1(a)是用环形磁铁制作的“耳机”， 线圈用0.07mm漆包线直接绕在螺钉上，两头各垫一个圆塑料片，线圈数根据环形磁铁内空间大小以绕满为准。“耳机”柄用木柄（或硬塑料柄），螺钉旋进水柄时，不要太紧，太紧会使音量下降。
　　图1(b)是用圆柱形磁钢制作的“耳机”，线圈绕在“耳机”柄前端直径稍小的地方，长约lcm，漆包线直径0.1mm，密绕4层，圆柱形磁钢放在顶端，外面套以合适的塑料套管，起固定作用，也可用胶带固定。
　　两种“耳机’的引出线均用普通耳机的引出线，末端接耳机插头，与助听器耳机插孔匹配。
