　　键控式调光台灯利用两个轻触式按键调光，当轻触其中一个按键时，光线将由强变弱，轻触另一个按键时，光线便会由弱变强。
　　工作原理

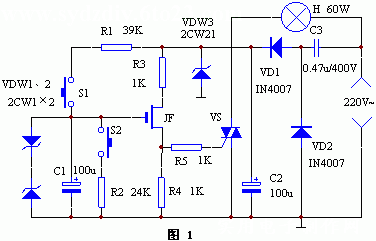

　　电路原理见图1（点此下载原理图），VD1、VD2、C2、C3组成电容降压式直流电源，由MOS场效应管、C1等组成双向可控硅VS的触发电路。DW为保护二极管，防止场效应管栅极击穿。当按下S1时，由R1向C1充电，使栅极电压上升，可可控硅的触发电流上升，导通角变大，光线增加，当按下S2时，C1沿R2放电，栅极电压下降，可控硅的导通角变小，光线变暗。当S1、S2都放开时，由于MOS场效应管的栅源电阻很大，C1两端的电压将基本不变，所以可控硅的导通角也将不变，光线稳定下来。
　　元器件选择与制作
　　元器件清单见下表。


编  号 名  称 型  号 数  量 R1 电阻 39K 1 R2 电阻 24K 1 R3、R4、R5 电阻 1K 3 C1、C2 电解电容 100ｕ/16V 2 C3 金属化纸介电容 0.47ｕ/400V 1 VD1、VD2 整流二极管 IN4007 2 VDW1、VDW2 稳压二极管 2CW1　 2 VDW3 稳压二极管 2CW21 1 VS 双向可控硅 1A/400V 如3CTS1A 1 JF MOS场效应管 I_DSS≥5ｍA，B_VDS≥15V 1 S1、S2 轻触开关 　 2

　　场效应管JF的IDSS≥5ｍA，BVDS≥15V，可控硅VS选用1A/400V即可，如3CTS1A等。其它元件无特殊要求，具体数值已标在图（表）中。电阻R1、R2的数值决定了电容C1的充放电时间。在制作时，若光线变化太快时，应适当增大R1、R2的数值，反之应减小。
