直流供电灯泡调光器
[09-14 01:08:47] 来源:http://www.88dzw.com 电子制作 阅读:8368次
文章摘要:交流供电白炽灯调光可以采用可控硅调光电路,直流供电的灯泡调光的办法是使灯泡断续接通,这时,加至灯泡上的瞬时电压及瞬时电流都均为其额定值甚至可超过额定值,但由于都是脉冲形式,故其平均值要远小于瞬时值。而且改变其脉冲的占空比,就可以调节其平均,从而调节灯泡的亮度。灯泡虽然断续通电,但由于灯丝的热惯性及人眼的视觉暂留特性,只要断续的脉冲频率相当快,人们是感觉不到闪烁的。本装置的电路如图所示。它的主要部分也是由一块4011CMOS集成块组成。其中两个与非门组成占空比可调的超低频脉冲振荡器,另两个与非门并联运用,作为整形缓冲级使用。其输出矩形脉冲加至一个NPN晶体三极管的基极,控制其通断。6V小灯泡即接
直流供电灯泡调光器,标签:电子小制作,http://www.88dzw.com 交流供电白炽灯调光可以采用可控硅调光电路,直流供电的灯泡调光的办法是使灯泡断续接通,这时,加至灯泡上的瞬时电压及瞬时电流都均为其额定值甚至可超过额定值,但由于都是脉冲形式,故其平均值要远小于瞬时值。而且改变其脉冲的占空比,就可以调节其平均,从而调节灯泡的亮度。灯泡虽然断续通电,但由于灯丝的热惯性及人眼的视觉暂留特性,只要断续的脉冲频率相当快,人们是感觉不到闪烁的。

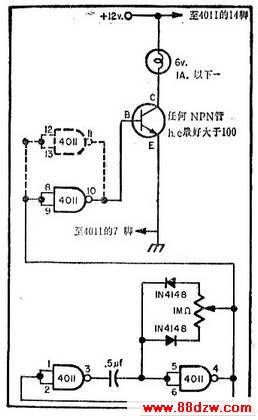

本装置的电路如图所示。它的主要部分也是由一块4011CMOS集成块组成。其中两个与非门组成占空比可调的超低频脉冲振荡器,另两个与非门并联运用,作为整形缓冲级使用。其输出矩形脉冲加至一个NPN晶体三极管的基极,控制其通断。6V小灯泡即接在该三级管的集电极电路中。该三有管可用任何型号的中、小功率NPN管,其hfe最好能大于100。
调节1MΩ电位器,即可调节超低频振荡器的占空比,从而调节灯泡的亮度。在电位器两端各接一个二极管,其目的是当调节该电位器时使振荡器的频率基本不变,而只改变其占空比。若频率改变,搞不好将产生闪烁感,如果有闪烁感,应检查两个二极管中是否有损坏的;若无损坏的,可将0.5μF电容换用容量稍小一点的。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
