双50W数字功放TDA8902J

文章摘要：TDA8902J是飞利浦公司最近推出的一款2×50W立体声数字功放IC。它的主要技术指标:电源±10V~±40V,典型工作电压为±25V;静态电流约35mA;当电源电压为±25V,负载为8Ω时,输出功率2×30W;当电源电压为±30V时,可输出2×50W;信号频率f为1kHz、输出1W时,失真为0．1％,总谐波失真为0．2％;电压增益为30dB;开关频率为500kHz。它很适合用于高级音响设备中作功放。如果将TDA8901J接成BTL状态,电源电压为±25V,最大

双50W数字功放TDA8902J,标签：电子小制作,http://www.88dzw.com
TDA8902J是飞利浦公司最近推出的一款2×50W立体声数字功放IC。它的主要技术指标:电源±10V~±40V,典型工作电压为±25V;静态电流约35mA;当电源电压为±25V,负载为8Ω时,输出功率2×30W;当电源电压为±30V时,可输出2×50W;信号频率f为1kHz、输出1W时,失真为0．1％,总谐波失真为0．2％;电压增益为30dB;开关频率为500kHz。它很适合用于高级音响设备中作功放。
　　如果将TDA8901J接成BTL状态,电源电压为±25V,最大输出功率约130W。

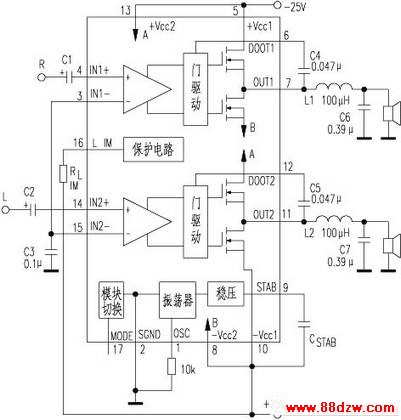

　　下图为该IC的内部结构及2×50W的应用电路。
