高功率恒光控制电路

文章摘要：电路如下图所示，ＵＣ３８４２是单端开关电源控制芯片，①脚为内部误差放大器输出端，与②脚之间接有负反馈网络，以确定误差放大器的增益。②脚是取样电压输入端，取样电压与内部的２．５Ｖ基准电压进行比较，产生控制电压，控制输出脉冲宽度。③脚是过载保护控制端，电压超过１Ｖ时，⑥脚停止输出。在此处，用作灯光开、关控制端。④脚外接定时元件，决定振荡频率。⑥脚是脉冲输出，驱动能力１Ａ。⑦脚为电源输入端，在１６～３６Ｖ之间。⑧脚输出精确的＋５Ｖ基准电压。Ｐ１是电源调整管，型号２ＳＫ７２７。Ｖ１是快恢复二极管，Ｄ１是光敏二极管，Ｗ１是精密多圈可调电阻。该电路工作在１００ｋＨｚ，正常输出１８０Ｗ，最大２３０Ｗ。 当灯

高功率恒光控制电路,标签：电子小制作,http://www.88dzw.com

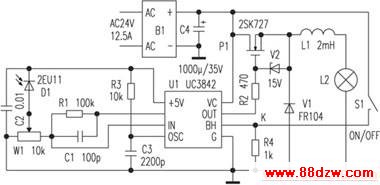

　　电路如下图所示，ＵＣ３８４２是单端开关电源控制芯片，①脚为内部误差放大器输出端，与②脚之间接有负反馈网络，以确定误差放大器的增益。②脚是取样电压输入端，取样电压与内部的２．５Ｖ基准电压进行比较，产生控制电压，控制输出脉冲宽度。③脚是过载保护控制端，电压超过１Ｖ时，⑥脚停止输出。在此处，用作灯光开、关控制端。④脚外接定时元件，决定振荡频率。⑥脚是脉冲输出，驱动能力１Ａ。⑦脚为电源输入端，在１６～３６Ｖ之间。⑧脚输出精确的＋５Ｖ基准电压。Ｐ１是电源调整管，型号２ＳＫ７２７。Ｖ１是快恢复二极管，Ｄ１是光敏二极管，Ｗ１是精密多圈可调电阻。该电路工作在１００ｋＨｚ，正常输出１８０Ｗ，最大２３０Ｗ。
　　当灯泡Ｌ２因老化或其他原因致使发光效率降低时，光敏二极管Ｄ１内阻增大，ＵＣ３８４２的②脚电压降低，⑥脚输出的脉冲宽度增大，电路输出的电压增加，使灯泡发光强度增强。反之亦然。由此实现对照明光源光亮度的控制。
　　在设计应用机械视觉系统对动态工件进行精确测量时，用该光源替代进口原配五千多元的照明光源，达到了相同的技术要求（该电路已应用于西门子ＶＳ７１０视觉传感器的照明控制）。
