一 市场上常见款式车载逆变器产品的主要指标
　　输入电压：DC　　10V～14.5V；输出电压：AC　　200V～220V±10％；输出频率：50Hz±5％；输出功率：70W　　～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。
二 常见车载逆变器产品的电路图及工作原理

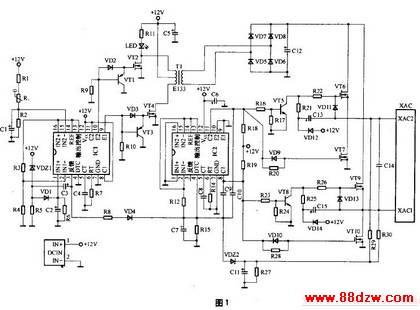

　　目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。一款最常见的车载逆变器电路原理图见图1。
　　车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM　　(脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

　　1.车载逆变器电路工作原理
　　图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。
　　图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

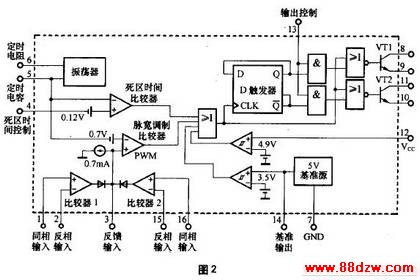

　　TL494芯片内置有5V基准源，稳压精度为5　　V±5％　　，负载能力为10mA，并通过其14脚进行输出供外部电路使用。TL494芯片还内置2只NPN功率输出管，可提供500mA的驱动能力。TL494芯片的内部电路如图2所示。

　　图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路。上电时电容C1两端的电压由0V逐步升高，只有当C1两端电压达到5V以上时，才允许IC1内部的脉宽调制电路开始工作。当电源断电后，C1通过电阻R2放电，保证下次上电时的软启动电路正常工作。
　　IC1的15脚外围电路的R1、Rt、R2组成过热保护电路，Rt为正温度系数热敏电阻，常温阻值可在150　　Ω～300Ω范围内任选，适当选大些可提高过热保护电路启动的灵敏度。
　　热敏电阻Rt安装时要紧贴于MOS功率开关管VT2或VT4的金属散热片上，这样才能保证电路的过热保护功能有效。
　　IC1的15脚的对地电压值U是一个比较重要的参数，图1电路中U≈Vcc×R2÷　　(R1+Rt+R2)V，常温下的计算值为U≈6.2V。结合图1、图2可知，正常工作情况下要求IC1的15脚电压应略高于16脚电压(与芯片14脚相连为5V)，其常温下6.2V的电压值大小正好满足要求，并略留有一定的余量。
　　当电路工作异常，MOS功率管VT2或VT4的温升大幅提高，热敏电阻Rt的阻值超过约4kΩ时，IC1内部比较器1的输出将由低电平翻转为高电平，IC1的3脚也随即翻转为高电平状态，致使芯片内部的PWM　　比较器、“或”门以及“或非”门的输出均发生翻转，输出级三极管VT1和三极管VT2均转为截止状态。当IC1内的两只功率输出管截止时，图1电路中的VT1、VT3将因基极为低电平而饱和导通，VT1、VT3导通后，功率管VT2和VT4将因栅极无正偏压而处于截止状态，逆变电源电路停止工作。
