光控鸡叫电路
[09-14 01:11:51] 来源:http://www.88dzw.com 电子制作 阅读:8907次
文章摘要:该装置的电路工作原理见图5。当夜晚无光照射在光敏电阻RG上时,RG的内阻很大,(远大于50K),故LSE的①、②脚相当于开路,LSE的④脚输出低电平,三极管VT1导通,继电器J励磁吸合,其常闭触点j断开,模拟鸡叫声电路IC KD5609无电源不工作。一旦天明,有光照射在RG上,RG的内阻变小(<50K),此时LSE的④脚输出高电平,三极管VT1截止,继电器J释放,其触点j闭合,模拟鸡叫声电路通电工作,从指示器扬声器BL中发出逼真的鸡叫声。
光控鸡叫电路,标签:电子小制作,http://www.88dzw.com

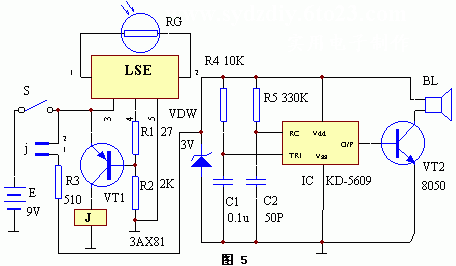

该装置的电路工作原理见图5。当夜晚无光照射在光敏电阻RG上时,RG的内阻很大,(远大于50K),故LSE的①、②脚相当于开路,LSE的④脚输出低电平,三极管VT1导通,继电器J励磁吸合,其常闭触点j断开,模拟鸡叫声电路IC KD5609无电源不工作。一旦天明,有光照射在RG上,RG的内阻变小(<50K),此时LSE的④脚输出高电平,三极管VT1截止,继电器J释放,其触点j闭合,模拟鸡叫声电路通电工作,从指示器扬声器BL中发出逼真的鸡叫声。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
