汽车电池电压监视器

文章摘要：这个电路实际为一个电压比较器。它以1伏为单位监视汽车电池电压。由D1构成IC1A基准电压接于比较器的反相端，由R2、R3、R4及RV1组成分压电路分别为另外三个比较器提供参考电压。RV1在调试电路时，可调节每路监视电压的输出值。R1=1K2 R6=10K D2-3-4-5=LEDR2-3-4=680R R7-8-9-10=1K IC1=LM324R5=15K D1=5V6 /0.5W RV1=10K

汽车电池电压监视器,标签：电子小制作,http://www.88dzw.com

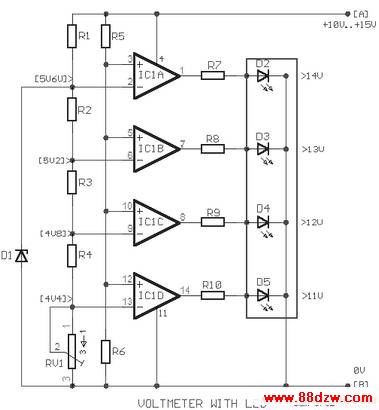

　　这个电路实际为一个电压比较器。它以1伏为单位监视汽车电池电压。由D1构成IC1A基准电压接于比较器的反相端，由R2、R3、R4及RV1组成分压电路分别为另外三个比较器提供参考电压。RV1在调试电路时，可调节每路监视电压的输出值。

　　

　　R1=1K2 R6=10K D2-3-4-5=LED

　　R2-3-4=680R R7-8-9-10=1K IC1=LM324

　　R5=15K D1=5V6 /0.5W RV1=10K
