单稳态控制电路
[09-14 01:12:39] 来源:http://www.88dzw.com 电子制作 阅读:8436次
文章摘要:该装置应用电路工作原理如图8。它可以用于走廊、楼梯过道作为延时节能照明灯。上楼前在楼下按动一下 AN1-ANn中的任一个按钮,时基集成电路IC NE555的②脚受到低电平触发而置位,它的输出端③脚即即刻变为高电平,导致控制器DM的④端也为高电平,故照明灯H此刻点亮。松开按钮,由于IC NE555工作于单稳态模式,其③脚要持续输出高电平一段时间。同时电源通过R2向C2充电,当C2两端的电压达到2/3电源电压时,NE555自动复位,其③脚又恢复为低电平,控制器DM的④脚变为低电平于是导致内部电路关断,照明灯H自动熄灭。这样,上楼时可以按下AN1-ANn中任意一只按钮,即可点亮照明灯;下楼时同理按动
单稳态控制电路,标签:电子小制作,http://www.88dzw.com

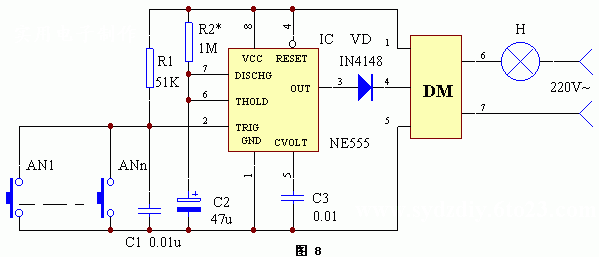

该装置应用电路工作原理如图8。它可以用于走廊、楼梯过道作为延时节能照明灯。上楼前在楼下按动一下 AN1-ANn中的任一个按钮,时基集成电路IC NE555的②脚受到低电平触发而置位,它的输出端③脚即即刻变为高电平,导致控制器DM的④端也为高电平,故照明灯H此刻点亮。松开按钮,由于IC NE555工作于单稳态模式,其③脚要持续输出高电平一段时间。同时电源通过R2向C2充电,当C2两端的电压达到2/3电源电压时,NE555自动复位,其③脚又恢复为低电平,控制器DM的④脚变为低电平于是导致内部电路关断,照明灯H自动熄灭。
这样,上楼时可以按下AN1-ANn中任意一只按钮,即可点亮照明灯;下楼时同理按动其中任意一只也可点亮照明灯。AN1-ANn可根据具体需要来设置。其中单稳态持续工作时间可由R2和C2的数值确定。
