有声验电器

文章摘要： 3V电池夹 30mm×20mm电路板

有声验电器,标签：电子小制作,http://www.88dzw.com



3V电池夹





30mm×20mm电路板





带绝缘皮的单股导线5-10cm

　　这里使用的蜂鸣器实质是一个内装集成电路的小扬声器。它的体积小,使用方便。使用时必须注意蜂鸣器引线的极性,不能接错。它的正极接电源的正极,负极接电源的负极。蜂鸣器的种类很多,蜂鸣器的工作电压也有几种,如3V、6V、9V等。这里使用的是一种小型连续声蜂鸣器,它的工作电压为3V,工作电流约为20mA。还有一种蜂鸣器的发声是断续的,声音好听,但价格稍贵。
二、电路的制作与调试

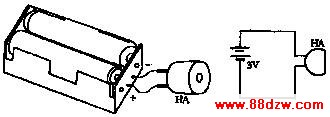

　　首先进行元器件的检查,按图2-1所示将蜂鸣器的正、负极接3V电源的正、负极，蜂鸣器应正常发声。

图2-1 蜂鸣器的连接
　　三极管的种类很多,样子各异,图2-2所示的是最常见的三极管的符号与本电路中所用的塑封管的实物图。安装前要会识别三极管的各个管脚。当管脚向下有字的平面面向自己时,管脚从左到右依次为发射极(e)、基极(b)及集电极(c)。

图2-2 三极管的符号与实物
　　 所用元器件的引线在安装焊接前都应进行镀锡处理。如果元器件的引线已经氧化发乌,还需要用小刀将元器件的引线刮干净,再进行镀锡处理,这样处理后的引线才能保证焊接质量的可靠性。对于初学者来说一定要养成良好的习惯,认真做好安装焊接前的准备工作。准备工作完成后,对照有声验电器的电原理图2-3,电路板安装图图2-4和电路板元件图2-5,依次将电阻器、电容器、三极管和蜂鸣器装到电路板上并焊牢固。把一根带绝缘皮的导线的两端各剥去5mm,其一端焊在有声验电器的输入端(即电阻器一端)。最后将电池夹的引线焊到电路板上,注意电池夹的引线的正负极一定要正确。
