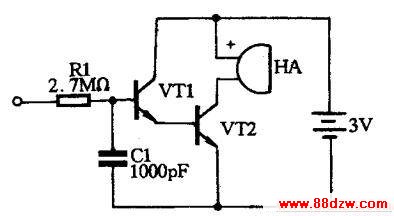

图2-3 有声验电器电原理图

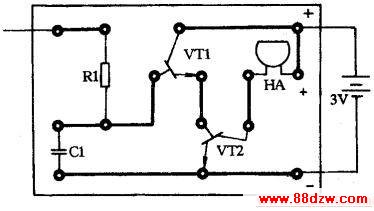

图2-4 电路板安装图
　　验时把带绝缘皮的长导线一头触到交流电源插座中的火线上(要绝对注意安全,事先可用氖泡试电笔区分好火线和零线) 手摸电池的正极或负极,蜂鸣器应发出鸣叫。因为验电器检验的是220V交流电,所以必须十分注意安全。
　　图2-6是一块43mm×1Omm的小型有声验电器的电路板图,供参考。这样可以把这个电路做得很小。电路板上使用的是两个纽扣电池,图中已预留了位置,但需要自制电池夹片,注意纽扣电池的外壳是电池的正极。

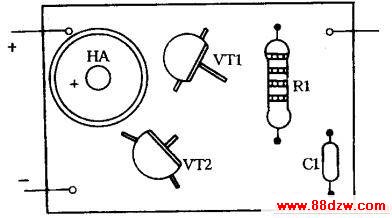

图2-5 电路板元件图

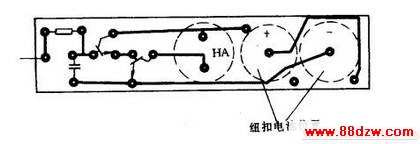

图2-6 小型有声验电器的电路板图
三、电路工作原理
　　参看图2-3,电路中电阻器R是一个限流保护电阻器,避免测试人员受到伤害。由于这个电阻器的阻值很太,三极管VT1的基极电流极小,一只三极管不能带动蜂鸣器,所以用了两只三极管。这样当电阻器的左端接触到220V交流电时,交流信号通过电阻器注入三极管基极,又经人体回到大地。两只三极管对信号进行了放大,带动蜂鸣器工作。电容器C1是为了消除各种干扰而设置的。蜂鸣器不工作时,电路不耗电。
　　验电器中的2.7MO电阻器的阻值不能过小,否则使用时不安全。
有声验电器虽然简单,但也可以利用这个电路来做其他的用途。图2-7是一个触摸门铃的示意电路图,图的左边是一对触摸片。利用人体的自身电阻来触发电路。想想看这个电路还有什么其他的妙用?

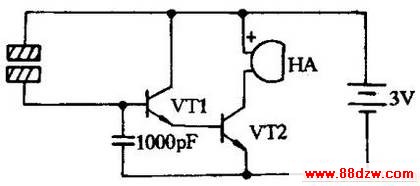

图2-7 触摸门铃电路图
