恒温控制器
[09-14 01:13:12] 来源:http://www.88dzw.com 电子制作 阅读:8724次
文章摘要:该装置的电路工作原理如图3所示。Rt是正温度系数开关型热敏电阻,RL是发热丝。当温度未达到Rt的居里点时,Rt的阻值很小,5S模块的④脚呈低电平,模块内部的电路开通,RL通电工作。一旦温度升高到Rt的居里点时,Rt的阻值阶跃上升,使5S模块的④脚电位陡增,于是模块内部电路被关断,RL停止工作。待温度下降到Rt的居里点以下时,5S模块又开通,RL又通电工作。如此周而复始循环,保持其温度的相对恒定。Rt的居里点可根据应用需要而定。
恒温控制器,标签:电子小制作,http://www.88dzw.com

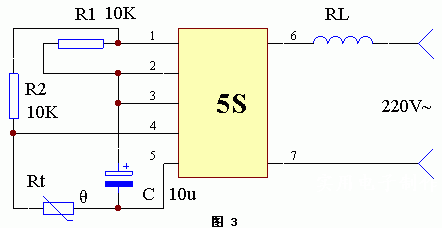

该装置的电路工作原理如图3所示。Rt是正温度系数开关型热敏电阻,RL是发热丝。当温度未达到Rt的居里点时,Rt的阻值很小,5S模块的④脚呈低电平,模块内部的电路开通,RL通电工作。一旦温度升高到Rt的居里点时,Rt的阻值阶跃上升,使5S模块的④脚电位陡增,于是模块内部电路被关断,RL停止工作。待温度下降到Rt的居里点以下时,5S模块又开通,RL又通电工作。如此周而复始循环,保持其温度的相对恒定。Rt的居里点可根据应用需要而定。
