自动点烟器
[09-14 01:13:34] 来源:http://www.88dzw.com 电子制作 阅读:8781次
文章摘要:该装置的电路工作原理见图16。平时红外发光管VD1的光线直接照射在红外线接收管VD2上,导致VD2的内阻减小,相当于LSE的①、②脚间串通,此时LSE的④脚输出高电平,三极管VT截止,继电器J处于释放状态,电热丝不通电。一旦有香烟插入,导致VD2上的光线消失,相当于LSE的①、②脚间断开,其LSE的④脚便变为低电平,此时三极管VT导通,J吸合,电热丝通电将香烟点燃,抽出香烟后,电热丝即断电停止工作。
自动点烟器,标签:电子小制作,http://www.88dzw.com

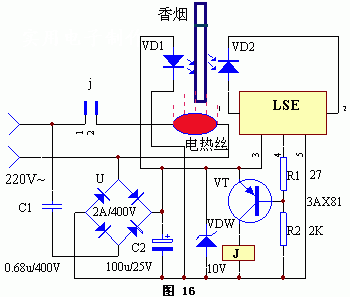

该装置的电路工作原理见图16。平时红外发光管VD1的光线直接照射在红外线接收管VD2上,导致VD2的内阻减小,相当于LSE的①、②脚间串通,此时LSE的④脚输出高电平,三极管VT截止,继电器J处于释放状态,电热丝不通电。一旦有香烟插入,导致VD2上的光线消失,相当于LSE的①、②脚间断开,其LSE的④脚便变为低电平,此时三极管VT导通,J吸合,电热丝通电将香烟点燃,抽出香烟后,电热丝即断电停止工作。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
