家用贮水池自动上水控制器
[09-14 01:13:37] 来源:http://www.88dzw.com 电子制作 阅读:8373次
文章摘要:该装置的电路工作原理见图14。城市用水日益紧张,高层建筑的住房常常为接水而浪费大量宝贵的时间。本装置可以消除他们的接水等候之忧。其中A、B、C为三根水位探针,当池中的水位低于B点时,LSE的①、②脚断开,LSE的④脚为低电平,三极管VT导通,继电器J励磁吸合。其常开触点j1-2接通,电磁阀YA通电工作,打开水龙头,如果来水的话,就会自动流入池中。与此同时,常闭触点j1-1断开。当池中的水达到A点水位时,LSE的①、②脚串通,其④脚变为高电平,三极管VT截止,J释放,YA断电自动停止供水,同时其常闭触点j1-1复位闭合。要等到其水位下降至B点以下时,才重新启动电磁阀放水。
家用贮水池自动上水控制器,标签:电子小制作,http://www.88dzw.com

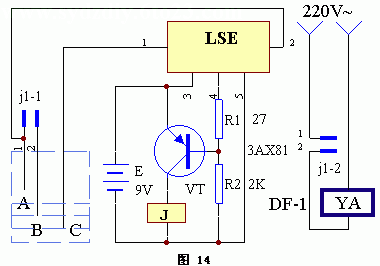

该装置的电路工作原理见图14。城市用水日益紧张,高层建筑的住房常常为接水而浪费大量宝贵的时间。本装置可以消除他们的接水等候之忧。其中A、B、C为三根水位探针,当池中的水位低于B点时,LSE的①、②脚断开,LSE的④脚为低电平,三极管VT导通,继电器J励磁吸合。其常开触点j1-2接通,电磁阀YA通电工作,打开水龙头,如果来水的话,就会自动流入池中。与此同时,常闭触点j1-1断开。当池中的水达到A点水位时,LSE的①、②脚串通,其④脚变为高电平,三极管VT截止,J释放,YA断电自动停止供水,同时其常闭触点j1-1复位闭合。要等到其水位下降至B点以下时,才重新启动电磁阀放水。
